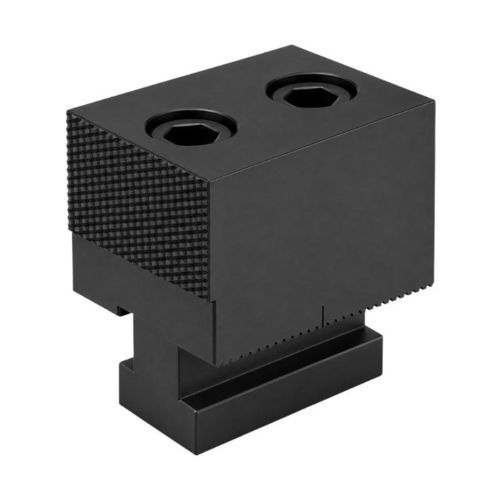

Прямоугольная система остановки RHS-R2

Обзор продукта
RHS-R2 оснащён двумя зубчатыми, нитрированными губками. Это более высокая версия по сравнению с RHS-R1, предназначенная для случаев, когда:

• используются двухклиневые зажимы серии F
• деталь загружается на инструментальный блок и требуется дополнительная опора при зажиме

Зубья повышают трение, надёжно удерживая деталь и обеспечивая стабильный результат зажима.

Категории продукта

• Multi-Rail RH
• Multi-Rail система
• RH упорные модули
• Упорные модули
• Компоненты системы

Детали (таблица)
Type | Weight approx. (g) | Dimensions | STEP (3D)
RHS-R2 | 2 340 | Чертёж PDF доступен | Файл STEP доступен
RHS-SR2 | 2 350 | Чертёж PDF доступен | Файл STEP доступен

Технические характеристики

• Модель(и): RHS-R2; RHS-SR2
• Губки: зубчатые и нитрированные
• Высота: высокая версия (RHS-R2) — выше, чем RHS-R1
• Типичное применение: с двухклиновыми зажимами серии F или для дополнительной опоры при загрузке на инструментальные блоки
• Функция: зубья обеспечивают высокое трение для надёжного зажима
• Примерный вес: RHS-R2 = 2 340 г; RHS-SR2 = 2 350 г
• Доступные файлы: PDF-чертежи и STEP (3D) файлы
