Расходомер радар NivuFlow 7550

для водыдля сточных водс настенным монтажом

Краткое описание
NivuFlow 7550 — гибридная система измерения расхода для частично заполненных труб, открытых каналов и поверхностных вод. Она сочетает бесконтактное радиолокационное измерение скорости поверхности и боковой ультразвуковой профильный сканер для получения надёжных результатов в сложных условиях.

Ключевые характеристики

• Резервированное измерение расхода с использованием радарной технологии и ультразвуковой кросскорреляции
• Бесконтактное измерение скорости поверхности радаром при минимальном обслуживании
• Боковой ультразвуковой профильный датчик для ситуаций переполнения и для постоянного измерения
• Две независимые технологии повышают точность и надёжность
• Все датчики установлены выше зон осадконакопления для уменьшения загрязнения
• Надёжная работа независимо от волнения, штормовых условий и малых уровней потока
• Самообучающаяся система с встроенными динамическими гидравлическими моделями
• Готовность к IoT с глобальным 4G‑подключением и современными вариантами связи

Гибридное измерение расхода
Сочетание радара и ультразвуковой кросскорреляции делает NivuFlow 7550 пригодным для сложных пунктов измерения, где отдельные технологии могут быть недостаточны. Двойные измерения обеспечивают непрерывность и проверку результатов.

Бесконтактное радиолокационное измерение
Радарный датчик измеряет скорость поверхности без контакта и требует минимального обслуживания. Надёжен при высоких скоростях и малых глубинах потока. Динамические гидравлические модели для различных форм русла и уровней наполнения позволяют точно переводить скорость поверхности в реальный расход.

Ультразвуковое измерение как датчик переполнения
Датчик ультразвуковой кросскорреляции предназначен для ситуаций переполнения и сильного осадконакопления, где радар ограничен. Он измеряет профиль скоростей и фиксирует отложения на дне, что позволяет точно определить расход и поддержать радарные измерения.

Ультразвуковое измерение в режиме резервирования
Ультразвуковой датчик может быть установлен постоянно для резервного измерения. Боковой монтаж выше зон осадконакопления минимизирует загрязнение. Фиксация локальных скоростей по ширине канала даёт точные профильные характеристики потока при поддержке преднастроенных гидравлических моделей.

Установка и эксплуатация

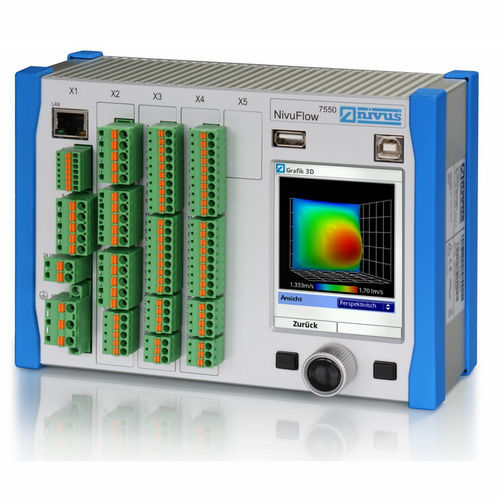

Компактный преобразователь поддерживает монтаж на DIN‑рейку для экономии места в шкафу управления. Для суровых условий доступен опциональный полевой корпус с IP68. Большой графический дисплей упрощает ввод в эксплуатацию. Программное обеспечение преобразователя обеспечивает расширенную диагностику и интеграцию в SCADA/системы управления процессами через стандартные протоколы.

Типичные области применения

• Непрерывное и надёжное измерение расхода при переполнении и загруженности
• Обнаружение и мониторинг осадков с помощью ультразвукового уровня/профиля при переполнении
• Пункты измерения с высокой загрязнённостью, обломками и наносами
• Участки с ограниченными вариантами установки в канале
• Надёжное измерение при быстро текущих потоках с малой глубиной

Технические данные (кратко)

• Питание: 100–240 V AC (+10% / -15%), 47–63 Hz или 9–36 V DC
• Потребление: 14 VA (типично)
• Корпус: алюминий и пластик (преобразователь); пластик (полевой корпус)
• Степень защиты: IP20 (стандарт); IP68 с опциональным полевым корпусом
• Рабочая температура: −20 °C до +70 °C
• Макс. влажность: 80% без конденсации
• Дисплей: 240 x 320 px, 65 536 цветов
• Панель управления: ротационно‑нажимной регулятор, 2 функциональные клавиши; многоязычные меню
• Подключения: разъём с клеммами с пружинным зажимом
• Входы: до 7 x 4–20 mA; до 4 x RS‑485
• Выходы: до 4 x 0/4–20 mA; до 5 реле (SPDT)
• Память данных: 2,0 GB внутренняя, расширяемая; считывание по USB на передней панели
• Опциональная связь: Modbus, HART®
• Погрешность измерения (расход Q): ±5% типично; ±2% при эталонных условиях
• Принцип измерения: радар в комбинации с ультразвуковой кросскорреляцией
