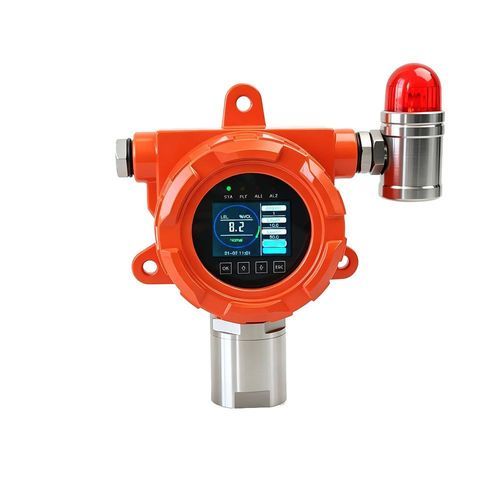

Газопередающее устройство моноксида углерода MY F101

диоксида серыдля кислородаводород

Обзор продукта
Серия передатчиков детекции газа MY F101 использует передовые технологии крупномасштабной интегральной схемы и смешанную цифрово-аналоговую связь. Это стационарный интеллектуальный газоанализатор с функциями связи, самодиагностики и дистанционной сигнализации, предназначенный для промышленных применений: нефтехимия, металлургия, переработка нефти, транспорт/распределение газа, биохимия. Совместим с системами управления/сигнализации PLC и DCS для удалённого мониторинга, управления и оповещения.

Особенности

• Питание: DC 12–28 V
• Стандартный выходной сигнал 4–20 mA
• Два конфигурируемых релейных выхода
• Отдельный интерфейс для звукового и светового оповещения
• LCD 128 × 64 точек с крупными символами
• Два реле с отдельными порогами предварительного предупреждения и тревоги
• Инфракрасное дистанционное управление для удобной работы на расстоянии
• Отдельная калибровка отображаемого значения и 4–20 mA для повышения точности

Технические параметры
Напряжение питания: DC 12 V–28 V, 500 mA, пульсации < 20 mV
Погрешность выхода: < 1 % (диапазон 4–20 mA)
Номинал реле: DC 48 V 1 A, AC 250 V 1 A
Диапазон рабочих температур: -40 °C до 70 °C (взрывоопасная среда); -20 °C до 55 °C (регулируется, требуется температурная компенсация)
Влажность: 10–95 % RH без конденсации
Атмосферное давление: 90–110 kPa
Габариты: 193 × 139 × 92 мм (Д × Ш × В)
Корпус: Литой алюминий, взрывозащита и антикоррозионное покрытие
Вес: 1.5 кг (без упаковки)
Маркировка взрывозащиты: Ex d IIC T6 Gb

Характеристики детекции газов

• Кислород — Диапазон: 0–30 %VOL; Нижняя тревога: 19.5 %VOL; Верхняя тревога: 23.5 %VOL; Разрешение: 0.1 %VOL
• Воспламеняющиеся газы — Диапазон: 0–100 %LEL; Нижняя тревога: 20 %LEL; Верхняя тревога: 50 %LEL; Разрешение: 1 %LEL
• Оксид углерода — Диапазон: 0–1000 ppm; Нижняя тревога: 50 ppm; Верхняя тревога: 150 ppm; Разрешение: 1 ppm
• Сероводород — Диапазон: 0–100 ppm; Нижняя тревога: 10 ppm; Верхняя тревога: 20 ppm; Разрешение: 1 / 0.1 ppm
• Аммиак — Диапазон: 0–100 ppm; Нижняя тревога: 20 ppm; Верхняя тревога: 50 ppm; Разрешение: 1 / 0.1 ppm
• Водород — Диапазон: 0–1000 ppm; Нижняя тревога: 200 ppm; Верхняя тревога: 500 ppm; Разрешение: 1 / 0.1 ppm
• Хлор — Диапазон: 0–20 ppm; Нижняя тревога: 5 ppm; Верхняя тревога: 10 ppm; Разрешение: 1 / 0.1 ppm
• Хлороводород — Диапазон: 0–20 ppm; Нижняя тревога: 5 ppm; Верхняя тревога: 10 ppm; Разрешение: 1 / 0.1 ppm
• Диоксид серы — Диапазон: 0–20 ppm; Нижняя тревога: 5 ppm; Верхняя тревога: 10 ppm; Разрешение: 1 / 0.1 ppm
• Окись азота — Диапазон: 0–250 ppm; Нижняя тревога: 50 ppm; Верхняя тревога: 125 ppm; Разрешение: 1 / 0.1 ppm
• Диоксид азота — Диапазон: 0–20 ppm; Нижняя тревога: 5 ppm; Верхняя тревога: 10 ppm; Разрешение: 1 / 0.1 ppm

Технические спецификации

• Серия модели: MY F101
• Выход сигнала: 4–20 mA стандарт
• Выходы тревоги: Два реле (настраиваемые пороги)
• Дисплей: 128 × 64 точечный LCD
• Питание: DC 12–28 V, 500 mA
• Реле: DC 48 V 1 A, AC 250 V 1 A
• Рабочая температура: -40 °C до 70 °C (взрывоопасная); -20 °C до 55 °C (настраиваемая)
• Влажность: 10–95 % RH без конденсации
• Давление: 90–110 kPa
• Корпус: Литой алюминий, взрывозащита и антикоррозия
• Габариты: 193 × 139 × 92 мм
• Вес: 1.5 кг
• Взрывозащита: Ex d IIC T6 Gb
• Доступны опциональные газы и диапазоны измерений
