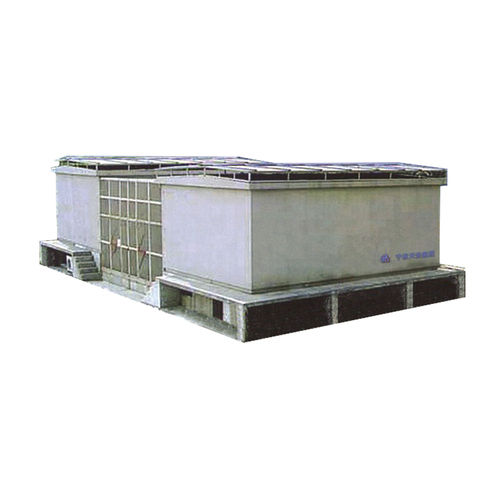

Подстанция для распределения электроэнергии ZBW3-40.5

сборнаяНаружный

Сборные подстанции серии ZBW3-40,5 объединяют высоковольтные электрические трансформаторы 35 кВ, силовые трансформаторы 35/10, (6), (0,4) кВ, шкафы выключателей 10 кВ, шкафы низкого напряжения 0,4 кВ, экраны батарей постоянного тока и экраны релейной защиты по заранее разработанному плану Комплект высоковольтных подстанций, объединенных вместе. Существует два типа конструкции: цельная и раздельная. Каркас сварен из профильной стали после защитной обработки и покрыт пластиной из алюминиевого сплава; верхняя часть короба представляет собой двухслойную полую конструкцию со срезанным уклоном на верхней поверхности для предотвращения скопления воды. Поверхность короба покрыта лаком. Для отвода тепла от силового трансформатора используется комбинация естественной и принудительной вентиляции; в помещении распределительного устройства высокого и среднего напряжения применяются устройства кондиционирования воздуха и антиконденсатные устройства для контроля температуры и влажности. Каждое функциональное помещение и проходная оснащены лампами освещения для удобства работы и наблюдения. Городские высотные здания, городские и сельские здания, жилые кварталы, вокзалы, доки, порты, парки, торговые центры, зоны развития высоких технологий, малые и средние заводы, шахты и нефтяные месторождения, распределенные фотоэлектрические электростанции, временные строительные мощности и другие места. -Прошел испытания прототипа на высоте 4000 м; -Высоковольтный шкаф может работать в режиме воздушного или кабельного ввода; -Компактная структура и небольшие размеры, площадь изделия при той же мощности составляет всего 1/10~1/5 площади обычной подстанции; -Антикоррозийная, водонепроницаемая, пылезащищенная, полностью закрытая, подвижная, с длительными условиями эксплуатации на открытом воздухе, длительным сроком службы, красивым внешним видом;
