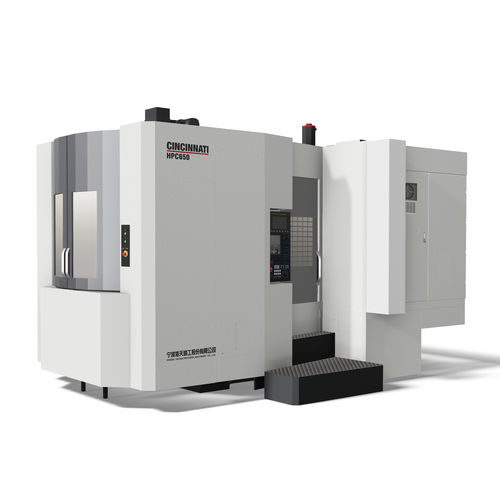

Обрабатывающий центр ЧПУ 3 оси HPC series
горизонтальныйдля алюминиядля стали

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
горизонтальный
Обрабатываемое вещество
для алюминия, для стали
Передний конец шпинделя
ISO 50
Количество инструментов
40 инструментов
Применение
для резки, для автомобильной промышленности, для тяжелых работ
Другие характеристики
с высокой скоростью, высокой точности, высокая жесткость
Ход Х

800 mm, 1 050 mm, 1 400 mm
(31 in, 41 in, 55 in)

Ход Y

800 mm, 900 mm, 1 200 mm
(31 in, 35 in, 47 in)

Ход Z

850 mm, 1 000 mm, 1 050 mm
(33 in, 39 in, 41 in)

Скорость вращения

8 000 rpm
(50 265 rad.min-1)

Мощность

26 kW, 45 kW
(35,35 hp, 61,18 hp)

Скорость подачи по оси X

50 000 mm/min, 60 000 mm/min
(33 in/s, 39 in/s)

Скорость подачи по оси Y

50 000 mm/min, 60 000 mm/min
(33 in/s, 39 in/s)

Скорость подачи по оси Z

50 000 mm/min, 60 000 mm/min
(33 in/s, 39 in/s)

Грузоподъемность стола

1 000 kg, 1 300 kg, 2 000 kg
(2 205 lb, 2 866 lb, 4 409 lb)

Вес инструментов (макс)

25 kg
(55,1 lb)

Общий вес

15 t, 19 t, 25 t
(16,53 us ton, 20,94 us ton, 27,56 us ton)

Габаритная длина

550 cm, 688 cm, 726 cm
(216,5 in, 270,9 in, 285,8 in)

Габаритная ширина

310 cm, 372 cm, 488 cm
(122 in, 146,5 in, 192,1 in)

Общая высота

310 cm, 345 cm, 388 cm
(122 in, 135,8 in, 152,8 in)

Описание

Высокоскоростной горизонтальный обрабатывающий центр серии HPC - это новый высококлассный продукт, интегрированный с международной передовой концепцией дизайна. Структура полости ребра оптимизирована путем анализа и расчета основных крупных компонентов. Толстая цельная станина в сочетании с трехосной тяжелой роликовой направляющей и встроенным высокоскоростным моторизованным шпинделем позволяет выполнять широкий спектр обработки материалов от высокоскоростной и высокоточной до тяжелой обработки, от алюминия и стали до литья. Кроме того, высокоскоростные сервооси подачи и быстро вращающиеся АРС обеспечивают эффективную обработку для удовлетворения ваших требований к резанию и эффективности производства. Области применения продукции: прецизионная обработка в автомобильной, аэрокосмической, нефтяной, электроэнергетической, локомотивной, пластмассовой технике, строительной технике и других отраслях промышленности. Высокоскоростной мотор-шпиндель с максимальной скоростью вращения шпинделя 8000 об/мин, максимальный крутящий момент 623 Нм, большой крутящий момент, высокая скорость вращения и широкий диапазон регулировки скорости. Т-образная станина станка отлита из цельного куска, М-образные ребра расположены внутри станины, обеспечивая высокую жесткость конструкции. 3-осевая направляющая использует тяжелую несущую конструкцию роликовой направляющей, чтобы обеспечить высокую жесткость, долговечность и стабильную точность станка. между рабочим столом и основанием установлены 4 основных фиксирующих штифта, которые также имеют функцию зажима, чтобы обеспечить зажим точного позиционирования и точную повторяемость лотка. Высокоточное цепное колесо применяется для вращения рабочего стола, с высокой точностью и большой нагрузкой.

---
