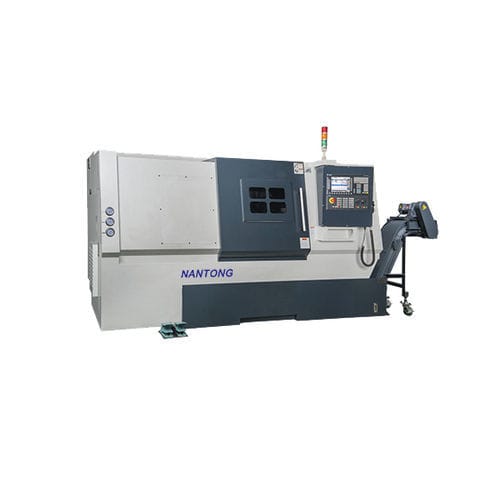

Токарный станок ЧПУ YJ-CT3503 осиA2-812 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Количество осей
- 3 оси
- Передний конец шпинделя
- A2-8
- Количество инструментов
- 12 инструментов, 10 инструментов
- Другие характеристики
- высокой точности
- Диаметр
600 mm
(23,62 in)- Скорость вращения
МИН.: 30 rpm
(188,496 rad.min-1)МАКС.: 3 500 rpm
(21 991,149 rad.min-1)- Максимальный диаметр резки
300 mm
(12 in)- Максимальная длина резки
500 mm, 750 mm, 1 000 mm
(20 in, 30 in, 39 in)- Наибольший диаметр прутка
76 mm
(3 in)- Ход Х
205 mm, 230 mm
(8 in, 9 in)- Ход Z
550 mm, 800 mm, 1 040 mm
(22 in, 31 in, 41 in)- Быстрая подача по оси X
20 000 mm/min
(13 in/s)- Быстрая подача по оси Z
20 000 mm/min
(13 in/s)- Номинальная мощность
25 ch
(25 hp)- Производительность охлаждающей жидкости
50 l
(13 gal)- Габаритная длина
2 750 mm, 3 000 mm, 3 550 mm
(108 in, 118 in, 140 in)- Габаритная ширина
1 860 mm, 1 950 mm
(73 in, 77 in)- Общая высота
1 800 mm
(71 in)- Вес
4 900 kg, 5 400 kg, 6 200 kg
(10 803 lb, 11 905 lb, 13 669 lb)
Описание
Цельная конструкция наклонной станины обеспечивает устойчивое основание, низкий центр и высокую жесткость.
Коробчатая конструкция с более толстыми гребнями позволяет обойтись без переналадки.
В одном станке сочетание токарных и фрезерных функций позволяет увеличить производительность более чем в два раза
Литая конструкция, направляемая вокруг тока давления, обеспечивает более длительный срок службы.
Высококачественная и высокоточная линейная направляющая.
Высокоточная шарико-винтовая пара C3 ø32 мм ø40 мм для осей X и Z.
Ось Cs и внешний датчик положения
Силовая револьверная головка с функцией фрезерования в осевом или радиальном направлении.
Обеспечивает малошумное вращение и высокое качество резания.
Производители оставляют за собой право вносить изменения в конструкцию, технические характеристики, механизмы и т.д. для улучшения характеристик станка. Технические характеристики могут быть изменены без предварительного уведомления.
перемещение
X / Z направляющая коробчатого типа
вместимость
Поворот Ø400 мм на седле
шпиндель
Система силовых патронов 10 (* 12) дюймов
Диаметр отверстия Ø76 (* Ø92) мм
Двигатель 25 H
револьверный
Тип смены инструмента револьверный
Размер хвостовика VDI40 мм
Стержень наибольшего диаметра Ø40 мм
Электроинструменты Сутер 436
Электроинструменты Двигатель 3,7 / 5,5 Вентилятор
Скорость вращения электроинструмента 4000 об/мин
---
