Серия SF представляет собой лепестковый переключатель потока, предназначенный для работы с широким спектром жидкостей. В лепестковом реле расхода для приведения в действие геркона используется сила потока жидкости. Он может срабатывать при расходе всего 5 г/мин (19,4 л/м).
SFX Лопастной датчик уровня, датчик уровня жидкости (пищевой класс, стандарт / взрывозащита)

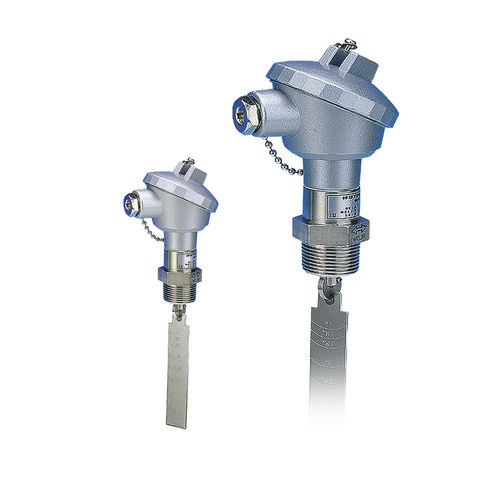

Серия SF представляет собой линейку лепестковых сигнализаторов расхода с регулируемой по месту длиной лепестка для различных условий потока и размеров труб. В лепестковом реле расхода SF для перемещения лепестка используется сила потока жидкости в трубе. Когда поток жидкости перемещает лопасть, внутренняя пружина сжимается, что приводит в движение магнитный элемент. При отсутствии потока или при пустой трубе пружина лепесткового реле расхода полностью раскрыта, а магнитоуправляемый контакт геркона разомкнут, что указывает на отсутствие потока или пустую трубу. При увеличении расхода пружина сжимается, и магнитный элемент перемещается к геркону. Когда поток перемещает лопасть под углом вверх не менее 20⁰~30⁰ (или более), магнит приближается к геркону, активирует его, и контакт замыкается, указывая на наличие потока жидкости.
Особенности
。 Стандартное и взрывозащищенное исполнение
。 Длина лепестка по желанию заказчика, 1~3″ (25,4~76,2 мм)
максимальное давление до 355psi (25bar) и рабочая температура до 302⁰F (150⁰C)
。1″ Резьбовое присоединение PT
。 Выходной контакт SPDT, номинал 60 Вт@220 В переменного тока/200 В постоянного тока
Области применения
ИСПОЛЬЗОВАНИЕ
。 Определите достаточный поток жидкости для работы последующего процесса
。 Защита оборудования, требующего подачи охлаждающей жидкости
ПРОМЫШЛЕННОСТЬ
。 Охладители для систем отопления, вентиляции и кондиционирования воздуха
。 Петрохимия
。 Энергетика
。 Пищевая промышленность
。 Многие другие
---
