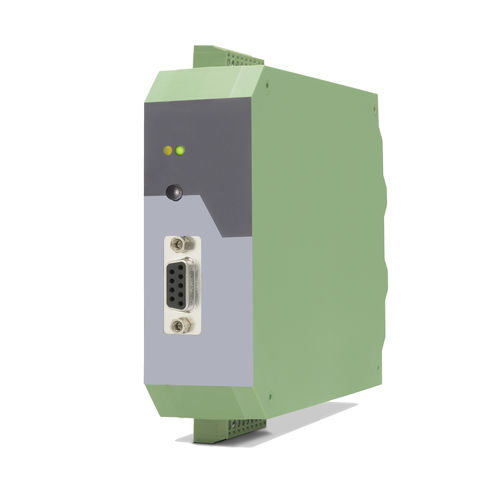

Преобразователь сигнала HTL SI220

инкрементальныйна DIN-рейке

Преобразователь сигналов SI220 преобразует, умножает и делит выходные сигналы в инкрементные импульсные сигналы. Он интерполирует выходные импульсы на период входного сигнала на основе регулируемого множителя и предлагает такие функции, как обнаружение и вывод ошибок. Благодаря регулируемым параметрам, таким как коэффициент интерполяции и фильтр глитча, SI220 предлагает универсальные возможности применения. Настройки легко выполняются с помощью DIL-переключателей. Интерфейсный энкодер SI220 заменяет устаревшее устройство SI251. - Вход кодера с форматом SIN+, SIN-, COS+, COS-, REF+, REF- [1 Vss] - Вход управления "Error Release" для сигналов PNP [10 ... 30 VDC] - Входная частота до 400 кГц - Импульсный выход с форматом A, /A, B, /B, Z, /Z [RS422] или с форматом A, B, 90° [HTL] - Выходная частота до 4 МГц [RS422] - Контрольный выход "Ошибка" с характеристикой push-pull, с защитой от короткого замыкания, [5 ... 30 VDC] - Источник питания 18 ... 30 В ПОСТОЯННОГО ТОКА - Защелкивающийся корпус для верхней планки (в соответствии с EN 60715) - Регулируемый множитель для интерполяции от 1:5 до 1:50 - Регулируемый делитель 1:1 - 1:255 для уменьшения выходной частоты
