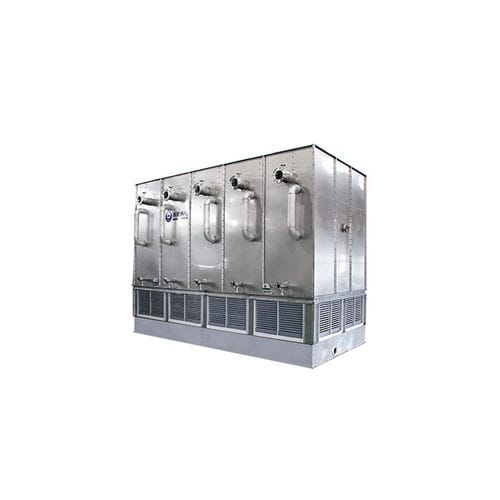

Воздушный охладитель

для водыдля газовдля пищевой промышленности

Поверхностный испарительный охладитель - это теплообменник, сочетающий в себе характеристики водоохладителя и обычной градирни, а также теплообменник между водоохладителем и воздухоохладителем. Поверхностный испарительный охладитель характеризуется тем, что вода распыляется и принудительная вентиляция осуществляется снаружи теплообменника типа разделительной стенки, а тепло передается от охлажденной жидкости в теплообменнике типа разделительной стенки к распыленной воде снаружи стенки, а затем к воздуху посредством принудительной конвекции между распыленной водой и воздухом. Передача тепла от распыляемой воды к воздуху происходит в основном за счет обмена скрытой теплоты испарения распыляемой воды с ощутимой теплотой между распыляемой водой и воздухом. Рабочий процесс Пар теплоносителя HT поступает в теплообменник из верхней части поверхностного испарительного охладителя для конденсации и охлаждения, а сконденсированная и охлажденная низкотемпературная среда выводится из нижней части поверхностного испарительного охладителя. Охлаждающая вода выбрасывается форсункой в теплообменник с верхней части под действием водяного насоса; часть воды испаряется и выбрасывается вместе с потоком воздуха от вентилятора, а большая часть воды попадает обратно в бак для воды в испарительном конденсаторе и участвует в следующем цикле. Приводимый в движение вентилятором, воздух проходит через теплообменник снизу вверх, где происходит полный тепломассообмен воздуха с водой для отвода тепла, выделяемого средой HT, и, таким образом, достигается цель конденсации и охлаждения.
