Сканирующий детектор горячего вещества MD95100-Q1PS

с лазерной линией

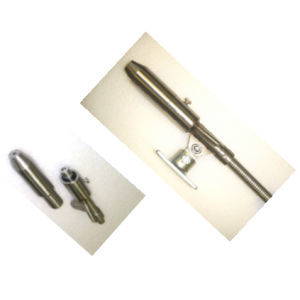

Подлинейный детектор горячих металлов (HMD) MD95100-QIPS специально разработан для установки выносной линзы в условиях высокой освещенности под линией прокатного стана или в клети. Такое расположение вблизи нижней части линии (обычно 500 мм) обеспечивает более точное обнаружение проходящего горячего продукта, при этом объектив находится вне зоны риска, а контроллер - в легкодоступном месте. Кварцевый выносной объектив с кожухом включает в себя кварцевую линзу с температурой 1000ºC в нержавеющем трубчатом корпусе, закрепленную внутри продуваемого нержавеющего трубчатого корпуса, который в свою очередь защищен нержавеющим кожухом и соплом, через которое выходит продувочный воздух. Такое расположение защищает линзу от сильного излучения и тепла окружающей среды, а также предотвращает попадание загрязнений с мельницы в линзу и очищает ее от пара в поле зрения линзы. Линза подключается через 15 м гибкого нержавеющего оптического кабеля с оболочкой, рассчитанного на температуру 400ºC, который дополнительно защищен внешним гибким нержавеющим кабелем. Контроллер HMD оснащен гистограммой, отображающей входной ИК-сигнал относительно заданного уровня срабатывания. Это позволяет пользователю убедиться в том, что на работу датчика не влияют загрязнения, горячая окалина или вода/пар, и таким образом отрегулировать его до того, как он не обнаружит проходящий горячий продукт. На этом столбчатом дисплее также отображаются настройки шкалы для программируемых порогов и времени срабатывания с помощью простого переключателя. Контроллер защищен монтажной подставкой, позволяющей быстро извлечь его для настройки или замены.
