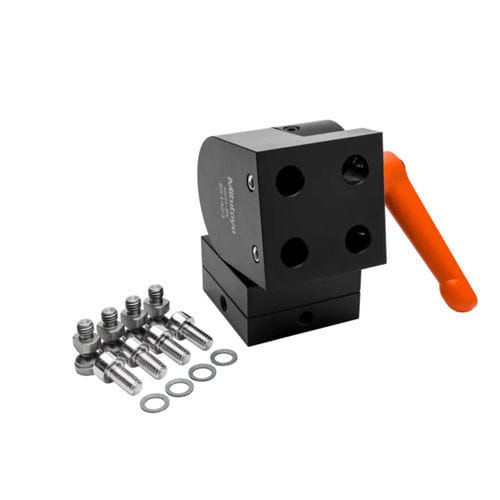

Блокирующий вертлюг K551423

Обзор продукта
Поворотный шарнир для монтажа и позиционирования системы зажима формы PinFlex K551469. Легко регулируйте положение вращения (360°) и угол наклона (180°) K551469 с помощью 2 вращающихся осей. Фиксируйте угловое положение прижимной рукояткой. Блокировка оси вращения выполняется винтами M6. Хомут PinFlex крепится с помощью 4 прижимных болтов, навинчиваемых в K551469, которые затем затягиваются прижимными винтами на стороне шарнира. Монтажные материалы в комплекте.

Особенности

• Две оси вращения, обеспечивающие 360° вращения и 180° угловой регулировки
• Угловое положение фиксируется прижимной рукояткой
• Ось вращения блокируется винтами M6
• Крепление хомута PinFlex через 4 прижимных болта
• Монтажные материалы включены для немедленной установки

Области применения

• Координатно-измерительные машины (CMM)
• Система фиксации формы PinFlex и зажим форм

Технические характеристики

• Масса: 1080 g
• Единиц в поставке: 1
• Длина: 48 mm
• Ширина: 48 mm
• Высота: 100 mm
• Резьба для фиксирующих винтов: M6
• Шаг резьбы / монтажный узор: 25 x 25 mm
• Линейка продуктов: eco-fix, eco-fixplus, PinFlex
• Тип компонента: Базовый компонент
• Комплектация: фиксирующая гайка Ø10 mm (M6) с шайбой 7 mm (4 шт.), прижимные винты M6 x 12 mm (4 шт.), поворотный шарнир (1 шт.)
