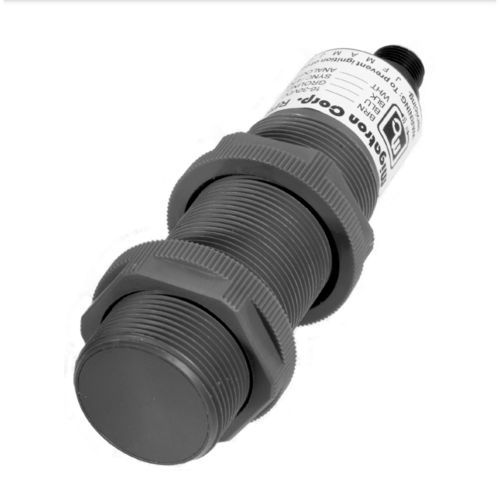

Ультразвуковой бесконтактный датчик RPS-409A-IS3

цилиндрическийM30M12

Обзор RPS-409A-IS3 — искробезопасный аналоговый ультразвуковой датчик, доступный в нескольких диапазонах измерения. Предназначен для работы во взрывоопасных средах газа или пыли (Class I, II, III) при установке с утвержденными барьерами искробезопасности. Датчик размещен в цилиндрическом корпусе диаметром 30 мм из PVC и спроектирован для интеграции с ПЛК и аналоговыми входными картами. RPS-409A-IS3 обеспечивает короткозамкнутую защищенную аналоговую выходную цепь 0–10 Vdc с масштабированием в вольтах на дюйм по максимальному диапазону устройства. Встроена температурная компенсация, индикатор цели LED и линия Sync/Tx для синхронизации нескольких датчиков или управления передачей.

Особенности

• Искробезопасная конструкция для опасных зон
• Сертификация C-UL-US (UL/cUL File # E226209)
• Разработан для длительного срока службы датчика (ожидаемый ресурс >20 лет)
• Наличие на складе и опции быстрой доставки
• Индикатор LED (зелёный = цель не обнаружена; красный = цель обнаружена)
• Доступен в нескольких диапазонах и вариантах модели
• Аналоговый выход 0–10 V, защищён от короткого замыкания
• Температурная компенсация для стабильных показаний в рабочем диапазоне
• Пыленепроницаемый PVC корпус с PVC чувствительной поверхностью; подключение должно выполняться кабелем с рейтингом IP67 или выше
• Широкий диапазон рабочих температур
• Вход Sync/Tx для предотвращения наводок между датчиками или управления временем передачи в многодатчиковых установках

Функциональное описание Аналоговый выход по напряжению линейный и масштабируется в вольтах на дюйм в зависимости от выбранного диапазона модели (пример: RPS-409A-80-IS3 = 0.125 V на дюйм; цель на 10 in → 1.25 V; на 80 in → 10 V). Питание датчика 16–30 VDC с защитой от обратной полярности (примечание: минимум 24 VDC должно подаваться на барьер искробезопасности). Для установки в искробезопасных системах применимы ограничения по входному току и нагрузке выхода. Линия Sync/Tx позволяет синхронизировать несколько датчиков для предотвращения перекрёстных помех или управлять временем передачи в сложных установках.

Технические характеристики

• Материал корпуса: поливинилхлорид (PVC) с чувствительной поверхностью из PVC
• Температура окружающей среды: -40 до +60°C (-40 до +140°F)
• Входной ток: макс. 24 mA при подаче 24 VDC на барьер безопасности
• Влажность: 0–95% без конденсации
• Питание: 16–30 VDC, защита от обратной полярности (Примечание: требуется минимум 24 VDC на барьере безопасности)
• Выход: Аналоговое напряжение 0–10 V (нагрузка 100 kΩ до бесконечности); защита от короткого замыкания
• Параметры сущности (entity parameters): см. схему управления для параметров искробезопасности
• Варианты моделей и ключевые характеристики (Модель | Диапазон | Частота преобразователя | Время отклика | Вольт на дюйм):
  RPS-409A-40-IS3 | 4–40" | 175 kHz | 85 ms | 0.250 V
  RPS-409A-80-IS3 | 6–80" | 135 kHz | 85 ms | 0.125 V
  RPS-409A-144-IS3 | 10–144" | 70 kHz | 175 ms | 0.069 V
  RPS-409A-216-IS3 | 12–216" | 70 kHz | 175 ms | 0.046 V
• Взрывозащита и одобрения: Канада и США (C-UL-US), UL/cUL File # E226209; пригоден для Class I (Groups A,B,C,D), Class II (Groups E,F,G) и Class III при установке в соответствии с утверждёнными барьерами искробезопасности и схемой управления
• Подключение: Датчик герметичен; подключение должно выполняться кабелем с рейтингом IP67 или выше (M12 4-контактные кабели доступны отдельно)
• Дополнительные аксессуары и позиции для заказа: M12 кабели (различные длины), ZSB-409A барьер безопасности, заземляющий блок для DIN-рейки, цифровой измеритель PD6000 (аксессуары продаются отдельно)
