Различные диапазоны чувствительности
Узкий чувствительный луч
Светодиодный индикатор
Защита от короткого замыкания
Температура
Компенсация
Широкий температурный
Диапазон
Входная линия синхронизации/включения
Входное напряжение 20-30 В постоянного тока
Защита от обратной полярности
Самодостаточный датчик
Аналоговый выход напряжения
RPS-409A в корпусе из ПВХ
Химическая стойкость (ПВХ)
Быстроразъемный соединитель

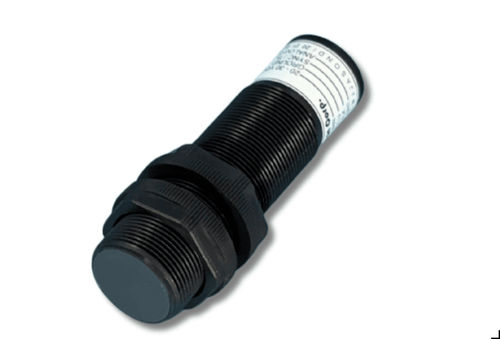

Аналоговый ультразвуковой датчик RPS-409A-80 представляет собой автономный датчик в корпусе из ПВХ диаметром 30 мм. Он питается от 20-30 В постоянного тока с защитой от обратной полярности. Он также имеет узкий угол луча, что позволяет ему проникать в труднодоступные места. Плоская цель может наклоняться на угол до 10 градусов и все равно будет обнаружена.
RPS-409A-80 имеет защищенный от короткого замыкания аналоговый выход 0-10 В постоянного тока. Выходной сигнал имеет линейную величину .125 вольт на дюйм. Пример: цель, расположенная на расстоянии 10 дюймов от датчика, будет иметь выходной сигнал 10 вольт.
В RPS-409A-80 встроена температурная компенсация для обеспечения точных показаний во всем рабочем диапазоне.
Для целей настройки предусмотрен светодиодный индикатор. Светодиод горит зеленым цветом, когда датчик не обнаружен, и меняется на красный, когда цель перемещается на место. Датчик полностью герметичен, а подключение осуществляется с помощью кабелей с классом защиты IP и NEMA.
Помимо входных и выходных линий имеется линия разрешения или синхронизации. Она может быть использована для включения датчика в определенное время или для соединения нескольких датчиков вместе для предотвращения перекрестных помех.
RPS-409A-80 разработан для использования преимуществ современных аналоговых входных плат для ПЛК и компьютеров. Выбранная аналоговая карта определяет разрешение системы. Числовые значения, запрограммированные в ПЛК или компьютере, определяют нуль и диапазон.
---
