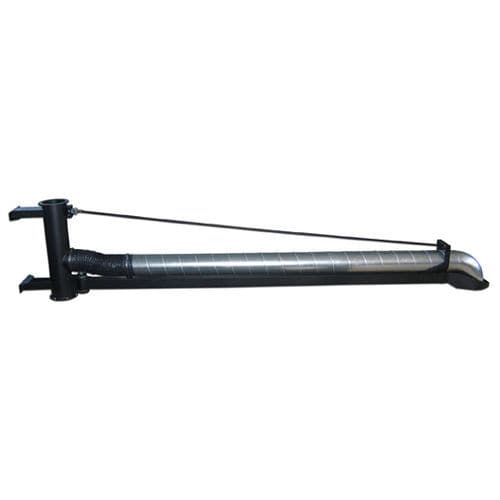

Настенный поворотный кран Extension boom 200

шарнирныйс шарниромдля сварки

Обзор продукции Поворотные удлинительные стрелы компании «Оскар» предназначены для увеличения радиуса действия самонесущих кронштейнов или других вытяжных устройств, таких как катушки для шлангов и гибкие шланговые отводы. Удлинительная стрела позволяет охватить зоны, удалённые от стены или точки крепления. Её также можно использовать для поддержки таких элементов, как подающие устройства, подвесные шланги или кабели. Верхний и нижний выходы настенного кронштейна стрелы готовы к подключению вентилятора или воздуховода. Удлинительные стрелы изготовлены из квадратной стальной трубы толстого сечения, приваренной к сверхпрочному шарниру. В стандартной комплектации все устройства поставляются с впускным кронштейном для монтажа вытяжных стрел Oskar. Удлинительные стрелы с двойным шарниром разделены центральным шарниром, что позволяет пользователю дотянуться под удлинительную стрелу или просто обогнуть угол. Внутри воздуховода стрелы отсутствуют внутренние механизмы, что обеспечивает минимальный перепад давления, а также низкий уровень шума. Все механизмы регулировки расположены снаружи стрелы. Удлинительные стрелы Oskar — это высокопрочные изделия, отличающиеся исключительной надёжностью и длительным сроком службы. Типичные области применения

• сварка
• шлифование
• полировка
• упаковка
• резка
• автомобильные выхлопные газы
• масляные туманы и дым
• стандартная термостойкость до 80 °C
• рекомендуемый диапазон расхода воздуха 1400÷2100 м^³/ч

Стандартная конструкция

• оцинкованная спиральная труба на несущей балке
• несущие балки из высокопрочной стали замкнутого сечения с металлическим противовесом и впускным патрубком для вытяжных стрел серии 160
• все опоры и регулировочные элементы снаружи
• сварной стальной кронштейн для крепления стрелы с верхними или нижними выходами
• жесткие подшипники с фрикционными дисками
• гибкие шланги из чёрного ПВХ (термостойкость до 80 °C)

Доступные конфигурации / детали

• Удлинительная стрела с одним шарниром — варианты вылета: 1 м (3 фута), 2 м (6 футов), 3 м (10 футов), 4 м (14 футов), 5 м (17 футов), 6 м (20 футов)
• Удлиняющаяся стрела с двойным шарниром — варианты вылета: 1 м (3 фута), 2 м (6 футов), 3 м (10 футов), 4 м (14 футов), 5 м (17 футов), 6 м (20 футов)

Характеристики / технические данные

• Серия моделей: Удлинительная стрела 200
• Материал конструкции: квадратная стальная труба толстого сечения; сварной стальной монтажный кронштейн
• Монтаж: настенный монтажный кронштейн с верхним и нижним выходами для подключения вентилятора или воздуховода
• Вход: входной кронштейн для установки вытяжных рукавов Oskar; впускное гнездо для вытяжных рукавов серии 160
• Типы шарниров: одношарнирный и двухшарнирный (центральный шарнир в двухшарнирном исполнении)
• Варианты вылета: от 1 м до 6 м в зависимости от модификации
• Термостойкость (стандартная): до 80 °C (для шлангов и компонентов, где это указано)
• Рекомендуемый диапазон расхода воздуха: 1400–2100 м³/ч
• Конструктивные особенности: отсутствие внутренних механизмов внутри воздуховода стрелы (низкий перепад давления, низкий уровень шума); все регулировки выполняются снаружи; жесткие подшипники с фрикционными дисками для фиксации положения
• Принадлежности / применение: возможность крепления питающих трубопроводов, подвесных шлангов или кабелей; совместимость с самонесущими стрелами, шланговыми барабанами и гибкими шланговыми отводами
