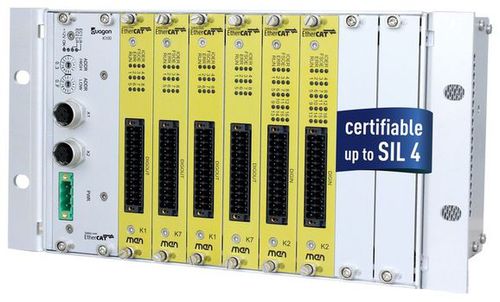

KT8 - это безопасный блок удаленного ввода/вывода в системе duagon SAFE CONTROL (d-SC). Модульная системная платформа d-SC используется для критически важных для безопасности поездов приложений, таких как управление поездами, автоматическое управление поездами (ATO) и автоматическая защита поездов (ATP) до SIL 4 (EN5012x) или SIL 3 (IEC61508).
Система KT8 состоит из головного устройства K100 и слотов для плат ввода/вывода d-SC. Платы ввода/вывода полностью конфигурируются, а все компоненты системы напрямую связаны между собой через объединительную панель по сети Ethernet. Головной блок K100 обеспечивает EtherCAT-соединения с другими системными блоками d-SC, вход питания системы и два шестигранных переключателя. С помощью шестнадцатеричных переключателей K100 определяется уникальный идентификатор шасси в сети EtherCAT.
Модульная конфигурация ввода/вывода
Часть системы duagon SAFE CONTROL
d-SC - это модульное семейство стандартных продуктов на базе CompactPCI, сертифицированных по SIL 4 и пригодных для любых критически важных железнодорожных приложений - от отдельной функции до основной системы управления поездом. Оно может быть сконфигурировано для управления всеми элементами поезда, требующими функциональной безопасности - в соответствии с требованиями SIL 4, SIL 3 или SIL 2. d-SC обменивается данными через стандартный EtherCAT в режиме реального времени и подключается к любым типам последовательных сетей полевых шин, таких как MVB, CANopen, Profinet и др. Это позволяет легко интегрировать его в сеть TCN, а также в различные региональные системы управления движением поездов, такие как ETCS, CTCS, ATCS или Klub-U. Высокая гибкость d-SC позволяет значительно сэкономить средства и время при компьютеризации поезда.
Компактный и экономичный удаленный ввод/вывод
Будучи модульными и сертифицированными по SIL 4, устройства серии KT снижают риск и усилия по сертификации.
---
