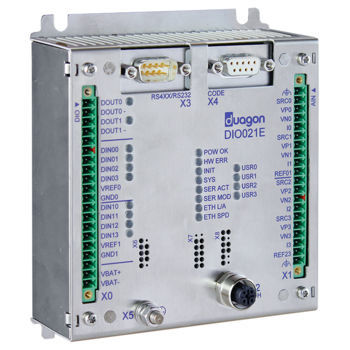

Цифровой модуль входа/выхода DIO021E

аналоговыйEthernetпоследовательный

DIO021E - это удаленный модуль ввода/вывода с 8 цифровыми входами, 2 цифровыми выходами и 4 аналоговыми входами, управляемый через интерфейс Ethernet. Все цифровые входы могут использоваться в качестве ШИМ или счетчика событий. Два цифровых выхода изолированы и обеспечивают двунаправленное протекание тока. Аналоговые входы могут использоваться для измерения напряжения (±10 В), тока (±20 мА) или сопротивления (10Ω...5kΩ). Все каналы ввода/вывода, цифровые и аналоговые, гальванически развязаны от внутренней логики и интерфейса Ethernet. Кроме того, модуль ввода/вывода имеет последовательный интерфейс (RS232/422/485), порт обслуживания для доступа к интерфейсу командной строки, порт расширения для I2C, SPI и 1-Wire связи, а также 7 входов CODE. Входы CODE могут использоваться для генерации индекса, что позволяет осуществлять географо-графическую адресацию в приложении. Встроенный Ethernet-контроллер, разработанный компанией duagon, отличается аппаратной приоритизацией и очень низким уровнем джиттера. Интерфейс Ethernet поддерживает различные стеки коммуникаций реального времени, например, EtherNet/IP - CIP, IPTCom или TRDP. Протоколы реального времени построены на базе фирменного стека UDP компании duagon, что позволяет устанавливать приоритет данных процесса для уменьшения задержки сообщений. Кроме того, интерфейс Ethernet соответствует стандарту IEEE 802.3 и поддерживает автосогласование, автоматический MDI-X, а также полу- и полный дуплекс. DIO021E имеет защищенный веб-интерфейс (HTTPS), который может использоваться для диагностики, а также для загрузки и выполнения обновлений микропрограммного обеспечения. Приложения, работающие на DIO021E, обычно разрабатываются заказчиком. duagon предоставляет среду сборки, включающую библиотеку разработки, которая необходима для реализации любого приложения, разработанного заказчиком.
