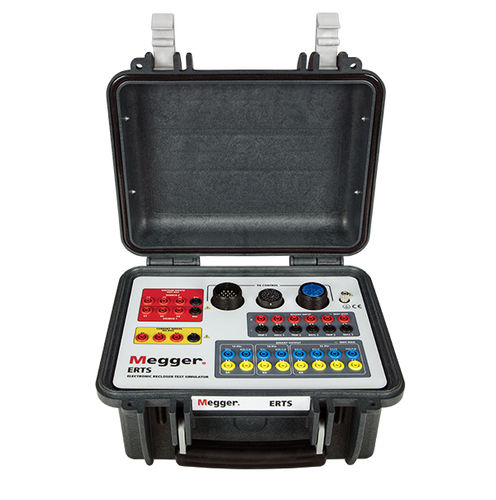

Электрическая испытательная система ERTS

для электросетидля электронной промышленностипереносная

Электронный симулятор тестирования АПВ ERTS был разработан для подключения к системам тестирования реле MPRT, SMRT и FREJA 400/500 компании Megger, чтобы легко проводить полевые испытания АПВ с электронным управлением. ERTS оснащен 14, 19 и 32-контактными кабельными адаптерами для прямого взаимодействия с наиболее распространенными формами АПВ, такими как G&W Viper®, Elastimold® MVR, с SEL 351R и SEL 651R, а также АПВ Cooper Forms 4, 5 и 6. ERTS обеспечивает интерфейс между системой тестирования реле Megger и устройством АПВ. ERTS используется как для проверки электронного управления АПВ, так и для проверки электрической работы АПВ. Три различных многоконтактных разъема обеспечивают гибкость в выборе различных типов АПВ, которые ERTS может моделировать и тестировать. Блоки тестирования реле Megger обеспечивают индивидуальные тестовые токи и напряжения через интерфейсный блок, а также контролируют отдельные цепи отключения и повторного включения с симулятора. Системы тестирования реле управляются экраном секвенсорных испытаний программного обеспечения для тестирования и управления реле (RTMS) для моделирования сценариев предварительного, аварийного и повторного отключения. Шаблоны испытаний секвенсора предусмотрены для сценариев блокировки на 2, 3 и 4 выстрела. При желании можно легко перепрограммировать тест секвенсора для однополюсного отключения и повторного включения. Различные тесты отключения и повторного включения могут быть сохранены в памяти программного обеспечения для последующего вызова и тестирования. Результаты испытаний также можно сохранить во внутренней памяти программного обеспечения для последующей загрузки в базу данных.
