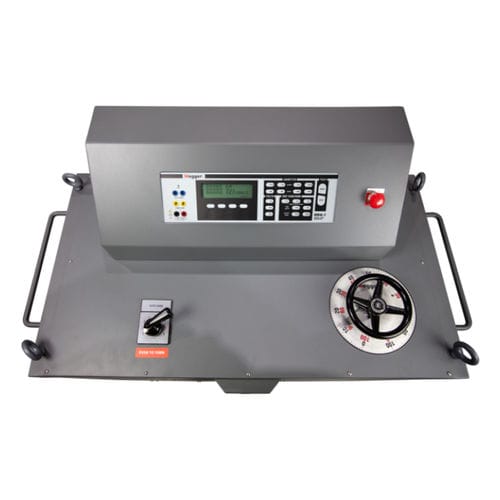

Испытательное устройство выключателя DDA series

токанапряженияавтоматическое

- Модель DDA-1 цифровая система сбора данных и управления - Высокий выходной ток: 60 000 А для модели DDA-6000; 35 000 А для модели DDA-3000 - Технология цифровой обработки сигналов (DSP) - Переменное время импульса и регулировка выходного тока по углу обжига - Соответствует рекомендациям по испытаниям NEMA AB-4 Универсальные комплекты для испытания автоматических выключателей DDA-3000 и DDA-6000 разработаны специально для испытания низковольтных силовых выключателей и выключателей в литом корпусе, оснащенных тепловыми, магнитными или полупроводниковыми расцепителями. Универсальные в применении, эти испытательные комплекты позволяют тестировать практически все низковольтные автоматические выключатели прямого действия с литым корпусом и металлической оболочкой и полностью соответствуют рекомендациям NEMA AB-4 по проведению испытаний. Уникальная конструкция трансформатора и схемы обеспечивает высокую мощность испытательного комплекта при очень компактных размерах. Передовое цифровое управление и контрольно-измерительные приборы обеспечивают точную мощность испытаний. Испытательные комплекты также могут использоваться для других задач, связанных с высокими токами, например, для проверки коэффициента трансформации трансформаторов тока и проведения тепловых испытаний или испытаний первичного впрыска высоковольтных выключателей и связанных с ними защитных реле. DDA-3000 и DDA-6000 выполняют свои испытания путем имитации перегрузки или неисправности. Каждый испытательный комплект представляет собой интегрированную испытательную систему, обеспечивающую переменный, высокий выходной ток, включающую в себя все схемы управления и приборы, необходимые для точного, эффективного и безопасного испытания выключателей прямого действия. Все испытательные комплекты DDA-3000 и DDA-6000 имеют идентичные функции, приборы и рабочие характеристики. Единственными изменениями в технических характеристиках этих устройств являются их размер, вес и максимальная мощность выходного тока:
