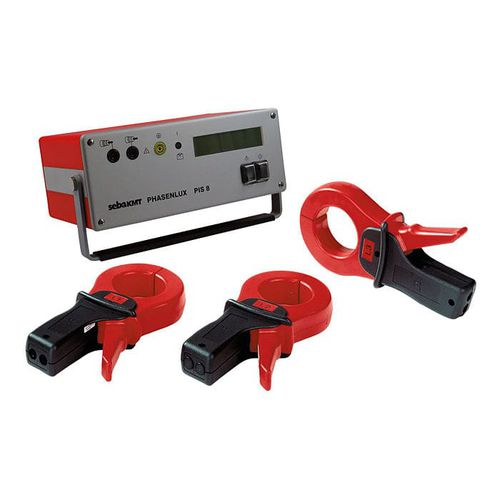

Идентификатор кабелей фазы PIL 8

- Необслуживаемые приемопередающие зажимы - Подходит для любого типа распределительных устройств - Требуется всего один человек - Простое управление - Абсолютно безопасное определение фазы Кабельно-фазовый идентификатор PIL 8 позволяет быстро и безопасно определить фазу в месте соединения при монтаже кабелей среднего напряжения и подходит для любого типа распределительных устройств. Правила VDE 0105 часть 1 (EN 50110-1) предусматривают, что для определения фазы в кабелях среднего напряжения необходимо отключить заземление и короткое замыкание на время измерения, а также принять другие соответствующие меры безопасности. PIL 8 отвечает этим требованиям, так как исключает необходимость отключения короткого замыкания и заземляющего контура. После установки трех пар зажимов двери камеры могут быть закрыты. PIL 8 работает с тремя парами приемопередающих зажимов: один из них подключается к короткозамкнутым фазам без каких-либо соединительных проводов (питание не требуется!). На другом конце кабеля (место разделки, другая подстанция и т.д.) в кабель подается ток звуковой частоты с помощью генератора звуковой частоты, работающего от аккумулятора. Этот ток звуковой частоты генерирует напряжение в зажимах приемопередатчика, которое регистрируется и сохраняется в конденсаторе. Внутри приемопередающих зажимов находится небольшой генератор звуковой частоты, который при подключении постоянного напряжения передает на приемник кодированный сигнал, указывающий на назначенную фазу, подключенную к каждой паре зажимов. Теперь генератор звуковой частоты в месте обрезания кабеля используется в качестве приемника, который отображает сигнал приемопередающих зажимов.
