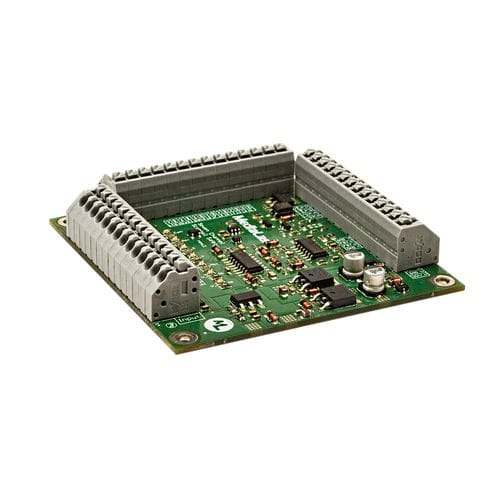

Контроллер для лазера SafeGuard Pro

Сканирование отказа платы безопасности "SafeGuard Pro" в соответствии с 60825-1 Плата SafeGuard Pro предназначена для восстановления безопасности лазера в кратчайшие сроки в случае отказа гальвоустановок XY. Плата может быть интегрирована практически в любую гальвосистему, для которой доступны сигналы обратной связи Поскольку в случае неисправности отклоняющая система может испускать неподвижный лазерный луч, все лазеры должны быть автоматически отключены или заглушены, чтобы избежать повышения класса лазерного оборудования. При этом сигналы обратной связи, которые обычно подаются драйверами гальвоприводов, должны быть восприняты и считаны. Если обнаружены неподвижные оси гальвоприводов, то все линии модуляции отключаются в течение периода ожидания около 20 мс, и таким образом лазерное излучение устанавливается на нуле. Если на лазерах нет линий модуляции, то через выход затвора можно установить механический переключатель луча, который блокирует лазерный луч. Таким образом, EN 60825-1 соблюдается в обоих случаях Модуляционные выходы активированы. Это означает, что при сбое в подаче питания лазеры автоматически выключаются Для обслуживания имеется вход "Override", который приостанавливает функцию безопасности. Кроме того, на клеммной колодке имеется вход "Interlock", который можно использовать для дистанционного управления, чтобы, например, встроить выключатель аварийного останова. Если вход остается разомкнутым, то лазерный выход отключается. Если вход перемыкается, то сигналы модуляции разрешены.
