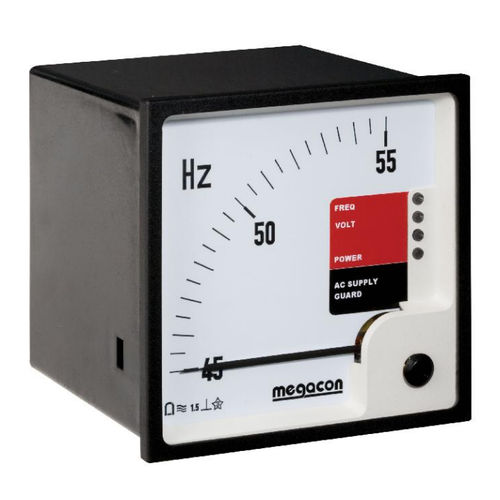

Защитное реле скачков напряжений KPFV51x series

недонапряжениедля пониженной частотыдля повышенной частоты

KPFV51x - ФАЗА одиночного разряда - ФРЕКВЕНЦИЯ И ВОЛТАЖНАЯ ГУРДА Защита от пониженного и повышенного напряжения и частоты Регулируемое напряжение и частота Отклонение Заданные значения Поиск путей; функция Опционально очень быстрый аналоговый выход (<50mS), (F-версии) Описание KPFV51x предназначен для использования в однофазных системах. KPFV51x обеспечивает точный контроль частоты и сетевого напряжения в любой генераторной системе. Если задержка срабатывания установлена на ноль (0,1 секунды), то режим работы соответствует требованиям G59. Истинное среднеквадратическое измерение без сильного искажения формы волны обеспечивает максимальную точность (1,0%) защиты. Обнаружение короткого замыкания менее 50 мс. R1 (ниже & над частотой) и R2 (ниже & перенапряжение) активируется при превышении установленного уровня и истечении времени задержки. R3 активируется при активации R1 или R2 и может использоваться в качестве обычного аварийного сигнала. Настраиваемые пользователем уровни отключения и задержки. Цвет светодиодов указывает на состояние тревоги. Светодиоды мигают во время обратного отсчета. Поиск путей; указывает фазу, вызывающую срабатывание, миганием соответствующего светодиода. Версии F имеют быструю реакцию мА выходного сигнала, пропорциональную диапазону Гц. Функция поиска путей движения Функция "Поиск путей" определяет фазу(ы), вызывающую(ые) срабатывание, миганием соответствующего(ых) светодиода(ов).
