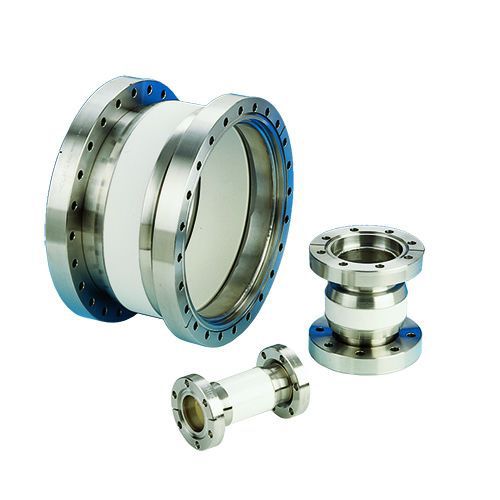

MDC Precision предлагает полную линейку вакуумных разрывов, также известных как электрические изоляторы, для сложных применений и сред сверхвысокого вакуума (СВВ). Состоящие из металлических адаптеров, припаянных к каждому концу изолирующей керамической трубки, которая обеспечивает изоляцию напряжения между проводящими металлическими концами, вакуумные разрывы обеспечивают электрический разрыв между вакуумной камерой и другими внешними компонентами, а также защиту от электростатического разряда (ESD) чувствительных компонентов вакуумной системы
Изготовленные с использованием высокочистых алюмооксидных керамических изоляторов, герметично соединенных с металлическими втулочными адаптерами Kovar® с низким расширением, электрические разрывы присоединяются к другим вакуумным компонентам, таким как фланцы, сильфоны, камеры и свариваемые изделия, с помощью запатентованной компанией MDC технологии пайки сверхвысоким напряжением. Все используемые материалы и сплавы для пайки относятся к вакуумному классу и выбраны с учетом их специфических характеристик и способности сохранять целостность уплотнений для использования в сложных условиях применения и окружающей среды. Для сохранения срока службы уплотнения необходимо соблюдать максимальный тепловой градиент 25°C в минуту. Свариваемые вакуумные разрывы обычно устанавливаются с использованием одного из следующих процессов сплавления: лазерной, электронно-лучевой или TIG-сварки
Два неповоротных фланцевых крепления Del-Seal CF ConFlat®
Коническая геометрия конструкции уплотнения керамика-металл
Материалы, совместимые со сверхвысоким напряжением
Опционально
Нестандартные конфигурации по запросу
Сильфонные
Один вращающийся, один невращающийся Del-Seal CF ConFlat® с фланцевым креплением
Немагнитные, 316LN и титановые материалы
---
