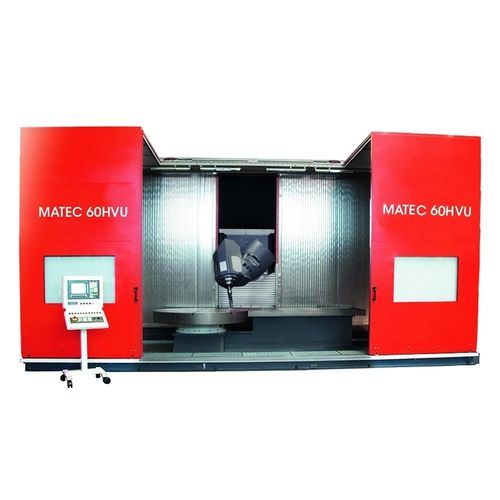

Обрабатывающий центр ЧПУ 2 оси U series
универсальныйHSK-63HSK-100

Обрабатывающий центр ЧПУ 2 оси
Обрабатывающий центр ЧПУ 2 оси
Добавить в папку «Избранное»
Добавить к сравнению

Более подробная информация на сайте matec Maschinenbau

Характеристики

Количество осей
2 оси
Направление шпинделя
универсальный
Передний конец шпинделя
SK40, HSK-63, SK50, HSK-100
Количество инструментов
40 инструментов, 60 инструментов, 48 инструментов, 80 инструментов
Другие характеристики
высокая мощность
Ход Х

МАКС.: 12 500 mm
(492 in)

МИН.: 3 000 mm
(118 in)

Ход Y

1 125 mm, 1 400 mm, 1 630 mm
(44 in, 55 in, 64 in)

Ход Z

1 300 mm, 1 350 mm, 1 800 mm, 1 850 mm
(51 in, 53 in, 71 in, 73 in)

Скорость вращения

МАКС.: 42 000 rpm
(263 894 rad.min-1)

МИН.: 8 000 rpm
(50 265 rad.min-1)

Мощность

50 kW, 92 kW
(67,98 hp, 125,09 hp)

Скорость подачи по оси X

30 000 mm/min, 48 000 mm/min
(20 in/s, 31 in/s)

Скорость подачи по оси Y

30 000 mm/min, 48 000 mm/min
(20 in/s, 31 in/s)

Скорость подачи по оси Z

30 000 mm/min, 48 000 mm/min
(20 in/s, 31 in/s)

Грузоподъемность стола

1 500 kg, 2 500 kg
(3 307 lb, 5 512 lb)

Вес инструментов (макс)

10 kg, 20 kg
(22 lb, 44,1 lb)

Точность позиционирования

0,01 mm
(0 in)

Повторяемость

0,003 mm
(0 in)

Описание

двухосевая универсальная головка, бесступенчатая (HVU) 1-осевая универсальная головка, бесступенчатая регулировка (U) Управление ЧПУ Heidenhain TNC 640 Скорость: 9 000 1/мин Двигатель шпинделя: Мощность привода макс. 19 кВт Крутящий момент: макс. 120 Нм Держатель инструмента HSK63 Смена инструмента с помощью челнока, 48 мест для инструмента Приводы осей с шарико-винтовой передачей Роликовые линейные направляющие по всем осям Системы прямого измерения пути Стандартный стол станка с Т-образными пазами Полное ограждение рабочей зоны с крышей Конвейер для стружки Блок охлаждающей жидкости Опции для базового станка Моторный шпиндель Шпиндель с электродвигателем повышенной мощности - Диапазон скоростей: 12 000 - 42 000 1/мин - Мощность: до макс. 159 кВт - Крутящий момент: до макс. 280 Нм Держатель инструмента SK40 Магазин инструментов Расширение от 48 до 280 мест для инструментов Система привода: - Ось X с линейным приводом - Ось X с реечным приводом

---

Это автоматический перевод.  (просмотреть оригинал на английском языке)
