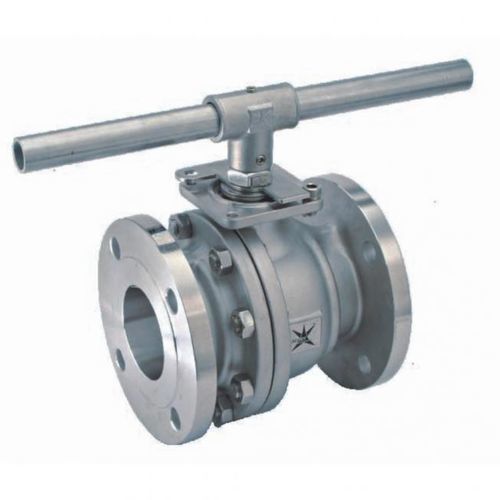

Клапан со сферическим золотником V90

с ручным управлениемдля регулирования расходас фланцем

Обзор
Фланцевый шаровой кран с разъемным корпусом и полным проходом, разработан для технологических процессов. Клапан оснащён системой уплотнения штока SealMax® с тройным уплотнением для эксплуатации с предварительной нагрузкой (live-loaded), минимального обслуживания и увеличенного ресурса циклов. Огнестойкая сертификация по API 607 7th Edition. Полностью обработанная монтажная поверхность ISO 5211 обеспечивает простую автоматизацию. Взаимозаменяемые детали с серией Mars Series 90D снижают потребности по складским запасам. Доступен в размерах 1/2\"–4\" и фланцевых классах ANSI Class 150, PN16, PN40.

Технические характеристики

• Конструкция: Разъемный корпус, фланцевое исполнение
• Проход: Полный проход
• Диапазон размеров: 1/2\"–4\"
• Класс фланца: ANSI Class 150, PN16, PN40
• Материалы корпуса: CF8M, WCB
• Материал шара: CF8M
• Седла: RPTFE
• Материал штока: SUS 316
• Система уплотнения штока: SealMax® Triple-Sealing (пирамидальный шток, O-образное кольцо, V-образная/шевронная набивка)
• Крепление: ISO 5211 (полностью обработанная монтажная поверхность)
• Антистатическое устройство: Стандарт
• Пожаробезопасность: Сертификация по API 607 7th Edition
• Соответствие: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS

Особенности

• Пожаробезопасная сертификация API 607 7th Edition
• SealMax® тройное уплотнение для повышенной надежности герметичности
• Полностью обработанная монтажная поверхность ISO 5211 для интеграции исполнительных механизмов
• Плавающий шар с уплотнением, поддерживаемым давлением
• Сбросное отверстие в пазе штока для уравновешивания давления в полости
• Полностью инкапсулированные уплотнения корпуса
• Взаимозаменяемые детали с Series 90D для упрощения управления запасными частями
• Конструкция штока, исключающая выдавливание (blow-out proof)
• Антистатическое устройство между штоком и шаром, а также штоком и корпусом
• Доступна версия с V-Port для точного регулирования расхода

Применения

• Системы автоматизации и управления технологическими процессами
• Нефтегазовая, нефтехимическая и химическая переработка
• Критические службы по выбросам (соответствие TA-Luft)
• Применения от высокого вакуума до высокого давления
• Работа в опасных зонах, требующих антистатической защиты
• Применения регулирования потока с конфигурацией V-Port

Технические спецификации

• Серия: Series 90
• Конструкция: Разъемный корпус, фланцевое исполнение
• Проход: Полный проход
• Доступные размеры: 1/2\"–4\"
• Классы фланцев: ANSI Class 150, PN16, PN40
• Материалы корпуса: CF8M, WCB
• Материал шара: CF8M
• Материал седел: RPTFE
• Материал штока: SUS 316
• Уплотнение штока: SealMax® Triple-Sealing (пирамидальный шток, O-образное кольцо, V-образная/шевронная набивка)
• Монтажная площадка: ISO 5211 (полностью обработана)
• Антистатическое устройство: Стандарт
• Сертификация пожаробезопасности: API 607 7th Edition
• Другие соответствия: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS
