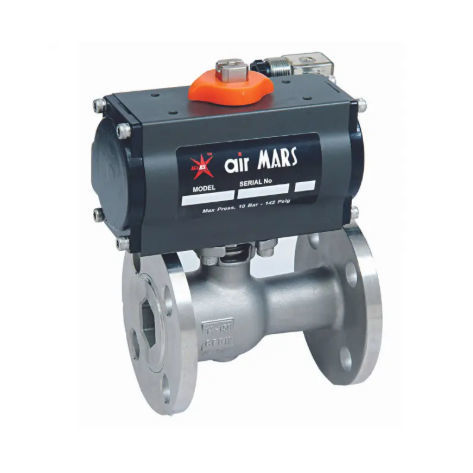

Клапан со сферическим золотником 91D

пневматическийэлектрическийс ручным управлением

Обзор

Моноблочные фланцевые шаровые краны серии UBF — это клапаны с цельным корпусом, предназначенные для запорных и регулирующих задач в промышленных трубопроводных системах. Компактная конструкция и унифицированные фланцевые соединения упрощают монтаж.

Технические характеристики

• Моноблочная (one-piece) конструкция
• Фланцевые концы, совместимые со стандартами EN/ASME
• Варианты с полным проходом (full bore) или уменьшенным проходом
• Условные проходы DN15–DN300
• Рабочее давление до PN16 / ANSI 150
• Материалы седел: PTFE и усиленный PTFE
• Уплотнение штока: набивка, O-ring или конструкция с защитой от выбивания

Материалы и стандарты

• Корпус: углеродистая сталь (WCB) или нержавеющая сталь (CF8M)
• Шар: нержавеющая сталь
• Седла: PTFE / RTFE
• Производство и испытания в соответствии с общепромышленными стандартами; испытания возможны по API 598 / ISO 5208
• Совместимость фланцев: EN 1092-1 / ASME B16.5

Области применения

• Очистка и распределение воды
• Нефтегазовые магистрали
• Химические и нефтехимические процессы
• Системы ОВК и паропроводы
• Общее промышленное перекрытие и регулирование

Опции и варианты исполнения

• Электрические или пневматические приводы; ручной рычаг или редуктор
• Пожаробезопасные исполнения и конструкции с низкими утечками
• Специальные покрытия, нагревательные кожухи и индивидуальные фланцевые стандарты
• Приборное оснащение и обратная связь по положению

Информация для заказа

• Укажите модель UBF Series, DN, класс PN/ANSI, материал корпуса, материал седла, тип прохода (full/reduced), стандарт фланца и требуемые опции
• Чертежи, сертификаты и протоколы заводских испытаний доступны по запросу
