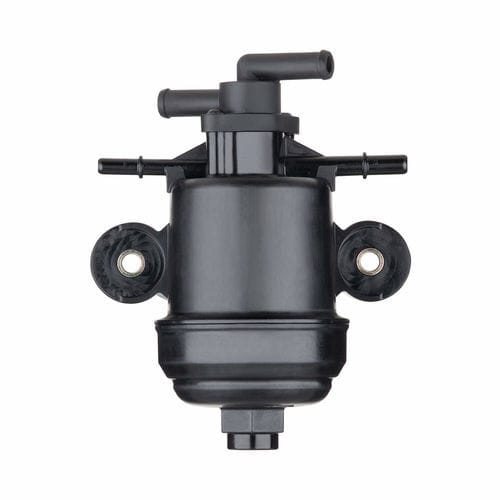

Фильтр для AdBlue Urea filter module

мембранныйдля суровых условийдля строительной техники

Обзор
В строительной и сельскохозяйственной технике фильтры мочевины должны обеспечивать высокую производительность при больших нагрузках. MANN+HUMMEL разработала новый компактный модуль фильтра мочевины, предназначенный для удовлетворения этих специальных требований и для надежной защиты систем селективного каталитического восстановления (SCR).

Назначение и преимущества
Модуль обеспечивает быстрый запуск системы, надежную работу, согласованные интервалы обслуживания и эффективную защиту насоса подачи мочевины. Он устраняет типичные риски загрязнения (например, загрязненная среда заправки, недостаточная вентиляция бака) и растущие требования к тепловому менеджменту в внедорожных применениях.

Вентиляция (работа на стороне всасывания)
Модуль может использоваться в системах с работой на стороне всасывания, где давление может опускаться ниже атмосферного. Запатентованная гидрофобная вентиляционная мембрана предотвращает намокание от раствора мочевины и непрерывно направляет воздух на чистую сторону, избегая потери уровня жидкости и снижения эффективности фильтра. Конструкция мембраны подбирается в зависимости от чувствительности к воздуху и критического давления системы SCR; подбор подтверждается на специализированном испытательном стенде для соотнесения вместимости по загрязнению с областью применения.

Положение установки и обслуживание
В зависимости от требований заказчика модуль фильтра может быть установлен вверх по потоку (сторона всасывания) или вниз по потоку (сторона давления) от блока SCR. Модуль может располагаться вне бака с мочевиной в более доступном месте для обеспечения быстрого и простого доступа при техническом обслуживании.

Конструкция модуля фильтра мочевины

• 1 Выход охладителя
• 2 Выход мочевины
• 3 Вентиляционная мембрана
• 4 Гидравлический нагреватель
• 5 Компенсирующий элемент
• 6 Вход охладителя
• 7 Вход мочевины
• 8 Компенсирующий элемент
• 9 Фильтрующий элемент

Надежная работа при низких температурах
Для снижения риска замерзания (расширение раствора мочевины) MANN+HUMMEL использует запатентованные компенсирующие элементы из EPDM‑пены, чтобы минимизировать силы сжатия на корпус фильтра. Для размораживания и тепловой готовности системы SCR модуль предлагает либо электрический нагреватель (быстрый, мгновенная мощность при холодном запуске), либо гидравлический нагреватель (медленнее, но не нагружает электрическую систему). Выбор зависит от версии машины и экономических соображений.

Области применения и внедрение
Компактный модуль фильтра мочевины рассчитан на внедорожную технику, такую как строительные и сельскохозяйственные машины. Он представляет собой гибкое, автономное решение фильтрации для защиты систем SCR и помощи в соблюдении действующих и будущих стандартов по выбросам; клиенты планируют оснащать этим модулем машины с двигателями объемом более 4,5 л.

Технические характеристики

• Применение: фильтрация мочевины / AdBlue для систем SCR в строительной и сельскохозяйственной технике
• Ключевые компоненты: фильтрующий элемент, вентиляционная мембрана (гидрофобная), компенсирующие элементы (EPDM‑пена), нагреватель (электрический или гидравлический)
• Установка: на стороне всасывания вверх по потоку или на стороне давления вниз по потоку от SCR; модуль может быть установлен вне бака с мочевиной для доступа при обслуживании
• Вентиляция: запатентованная гидрофобная мембрана предотвращает намокание и направляет воздух на чистую сторону
• Тепловое управление: электрический нагреватель (быстрый разогрев) или гидравлический нагреватель (без электрической нагрузки)
• Защита при низких температурах: запатентованные компенсирующие элементы из EPDM‑пены для учета расширения при замерзании
• Валидация конструкции: мембрана вентиляции и вместимость по загрязнению отобраны на специализированном испытательном стенде для соответствия требованиям по давлению заказчика/системы
• Целевые двигатели: предназначен для тяжёлой/внедорожной техники; внедрение для двигателей >4,5 л
• Основные преимущества: улучшенное время запуска SCR, надёжная работа, согласованные интервалы обслуживания, защита питающего насоса, контроль загрязнений
