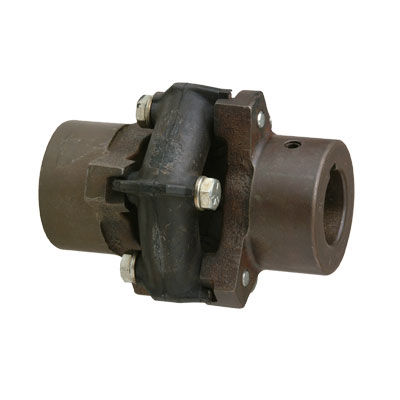

Муфта с эластомерным соединением Saga series
гибкая при кручениидля трансмиссионного валапротив осевого смещения

муфта с эластомерным соединением
муфта с эластомерным соединением
муфта с эластомерным соединением
муфта с эластомерным соединением
муфта с эластомерным соединением
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с эластомерным соединением, гибкая при кручении
Применение
для трансмиссионного вала
Другие характеристики
против осевого смещения, с маховиком
Крепление
с фланцем
Момент

МИН.: 40 Nm
(29,5025 ft.lb)

МАКС.: 6 779 Nm
(4 999,9338 ft.lb)

Скорость вращения

МИН.: 2 200 rpm
(13 823,01 rad.min-1)

МАКС.: 10 000 rpm
(62 831,85 rad.min-1)

Описание

В конструкции предусмотрены шестиугольные или восьмиугольные резиновые элементы в форме пончика с металлическими вставками, расположенными на каждой вершине в процессе вулканизации. Эти металлические вставки несут на себе настоящие болты, которые крепят элемент к зубьям на литых цилиндрических ступицах. Вставки также имеют зубцы, которые соединяются с ответными поверхностями на ступицах, так что осевые болты могут быть легко затянуты во время сборки без скручивания резины за пределы ее эластичности. Резина между каждой вершиной предварительно сжимается, поэтому она гораздо более устойчива к напряжениям, возникающим при различных формах несоосности и крутильных колебаниях. Хотя муфта Saga обычно ассоциируется с соединениями вал-вал, ее можно адаптировать для крепления на фланцах и маховиках. Кроме того, имеется версия с плавающим валом для использования вместо карданного вала с отдельной муфтой кручения. Элементы могут также устанавливаться последовательно для использования в приложениях с экстремальным переходным или постоянным параллельным смещением, или там, где динамика кручения требует чрезвычайно мягкого элемента для надлежащего демпфирования и/или виброгашения. Жесткость резины 60 по шкале Шора А по дюрометру покрывает большинство таких ситуаций. Эластомерная муфта типа предварительного сжатия Более низкая жесткость на кручение (по сравнению с другими муфтами с резиновыми вставками) Нет равных для приложений с высокими ударными нагрузками при пуске/остановке Области применения включают: устройства с поршневым приводом, компрессоры, сильные удары или дробильные установки

---
