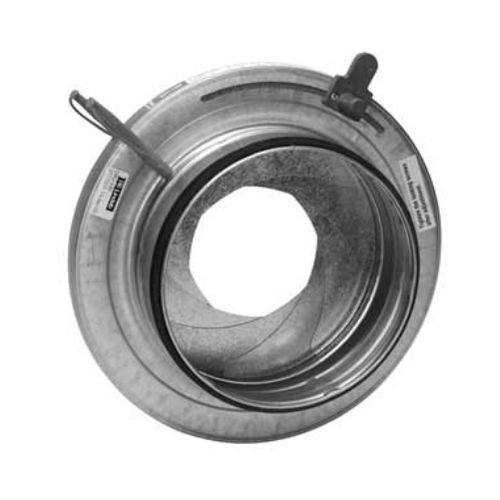

Заслонка DIRU с расходомером обеспечивает измерение расхода воздуха. DIRU имеет следующие характеристики: низкий уровень шума, центрированный поток, фиксированные измерительные сопла для точного измерения расхода и оснащен регулирующими средствами, которые могут быть полностью открыты, что означает, что вам не нужны чистящие крышки. Он соответствует классу герметичности C.
Размерный график используется для определения перепада давления на заслонке с расходомером и для получения информации об уровне звукового эффекта при различных настройках. При балансировке системы следует использовать график балансировки.
Для клапанов с расходомером существует отдельная инструкция по монтажу, измерению, балансировке и техническому обслуживанию.
Заслонки клапана образуют измерительный фланец, который позволяет измерять расход. Измеряя разность давлений между измерительными соплами, вы можете через уравнение на заслонке получить расход q [л/с]. Значение настройки заслонки и поправочный коэффициент (k-фактор) - это одно и то же число, что означает, что вам не нужно читать график, чтобы получить k-фактор из значения настройки.
Расход воздуха регулируется с помощью рукоятки.
Ø 80-630 соответствует классу давления A в закрытом положении.
Материал
Заслонка изготовлена из горячеоцинкованной листовой стали.
Установка
Для точного измерения расхода учитывайте необходимое расстояние по прямой после или до возмущения, указанное на карточке, прикрепленной к измерительным соплам.
Очистка
Полностью открыв заслонку, можно получить доступ к воздуховоду. Не забудьте отрегулировать заслонку после очистки.
---
