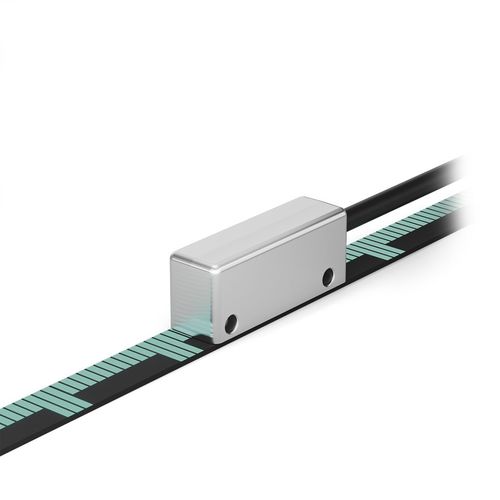

Инкрементальный линейный энкодер SME9 series

магнитныйRS-422Line Driver

высокоскоростной инкрементальный энкодер от Lika Electronic отличается широчайшей универсальностью и может быть установлен в линейных, поворотно-радиальных и поворотно-осевых системах. Он идеально подходит для управления движением в линейных двигателях и принтерах, а также в различных приложениях управления движением, таких как робототехника, манипуляционные системы, медицинское оборудование, автоматизация в целом. Компактный и прочный корпус из пластика или цинкового литья под давлением и степень защиты IP67 позволяют устанавливать его в суровых промышленных условиях. Магнитный и бесконтактный механизм нечувствителен к пыли, влаге, маслу, загрязнениям и вибрациям. Он надежен даже при высоких скоростях до 100 м/с и может достигать точности более 10 мкм. В паре с ним могут использоваться линейные и поворотные весы с классом точности 20 мкм (классы 10 и 3 мкм доступны по запросу). Весы могут быть настроены на необходимую длину и отвечать специфическим требованиям. Рядом с инкрементальной дорожкой может быть закодирована опорная дорожка для функции самонаведения (в качестве альтернативы энкодер может выдавать опорный сигнал на каждый полюс). Вы можете выбрать один из нескольких размеров шага полюсов, как в миллиметрах, так и в дюймах (разрешение dpi для упрощения применения в печатных машинах): 0.5, 1, 2, 2,54 (0,1 дюйма) и 5 мм. Энкодер SME9 выдает квадратурные сигналы AB0 /AB0 через выходы Push-Pull TTL и Line Driver RS-422 с разрешением до 20 нм. Он также оснащен светодиодным индикатором для отображения диагностической информации (положение, частота, ошибка скорости). Источник питания - +5 В пост. тока.
