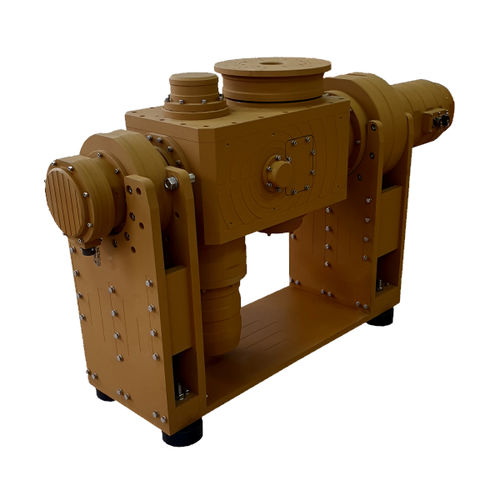

Механизированный регулятор положения AZL100 series

электромеханическийэлектромагнитныйповоротный

Обзор Когда рассматриваются позиционеры азимута и возвышения, в качестве примера можно привести нашу серию AZL100. В основном они используются в качестве антенных позиционеров, но также подходят для других целей позиционирования, таких как позиционирование датчиков, автоматизация производства, научно-исследовательские приложения и т.д. Эти серии надежны и могут постоянно работать в наружных условиях. Серия AZL100 может противостоять динамическим нагрузкам, возникающим в результате воздействия ветра, а также статическим нагрузкам, возникающим под действием полезной нагрузки. В основном, серия AZL100 - это двухосевые позиционеры типа AZ/EL, позиционеры азимута и элевации, обычно способные вращать более тяжелые и широкие антенны. Позиционеры этой серии могут стабильно работать, обеспечивая крутящий момент 828 Нм при скорости 6,8 град/сек или 414 Нм при 13,5 град/сек в зависимости от модели. Другими словами, эти позиционеры могут вращать несбалансированную полезную нагрузку (верхний монтаж, предполагая, что центр масс находится на верхней поверхности стола вращения по азимуту) массой 400 кг или 200 кг вокруг своих осей возвышения. Обратите внимание, что мы приводим эти данные по скорости в "нагруженном" состоянии, чтобы дать представление о наших характеристиках крутящего момента и скорости. Наша серия AZL100 имеет точность позиционирования и повторяемость в диапазоне ±0,02 градуса. Они также удовлетворяют требованиям военных стандартов MIL-STD-810F, таких как рабочая температура и температура хранения, влажность, дождь, обледенение и замерзание. Применение Позиционирование антенн / электрооптических датчиков Отслеживание Научные и исследовательские приложения Безэховые камеры Антенные измерения Ключевые особенности Крутящий момент до 800 Нм при скорости 6,8 град/сек. Высокая точность углового позиционирования Широкий диапазон рабочих температур Соответствует требованиям MIL-STD-810F Управление по замкнутому циклу Программное обеспечение для позиционного управления
