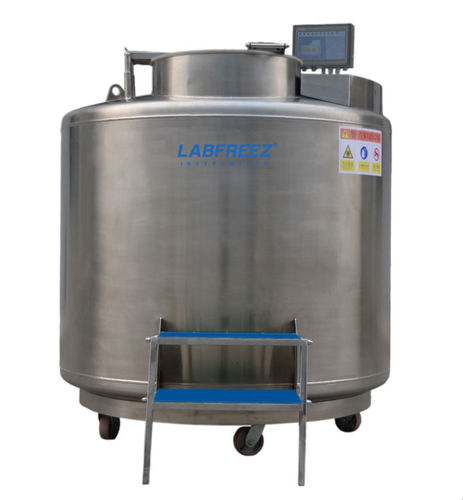

Медицинский Dewar BNC-S series

для лабораторийдля пробдля фармацевтической промышленности

Обзор продукта
Криогенные баки серии Biobank из нержавеющей стали обеспечивают автоматические, безопасные и надежные системы замораживания с жидким азотом для долгосрочного хранения биологических образцов. Баки оснащены колесами с тормозами, широким горлом для удобной загрузки/выгрузки стоек и образцов, и позволяют хранение в жидкой или паровой фазе. Система управления поддерживает автоматическую дозаправку LN2 и мониторинг, что минимизирует расход жидкого азота и увеличивает ёмкость хранения при оптимальных эксплуатационных затратах.

Характеристики и технологии
Серия Biobank использует передовые технологии откачки, адiabатическую изоляцию и высокую вакуумную удерживаемость, обеспечивая безопасное хранение образцов, хорошую температурную однородность и минимальный расход LN2. В режиме парового хранения температурные различия в зоне хранения не превышают 10 °C; верхняя часть стойки может достигать −190 °C. Обеспечены быстрый доступ к образцам, надежная защита, автоматическая заправка и гибкая конфигурация хранения.

Область применения
Предназначен для длительного статического хранения большого числа биологических образцов, таких как стволовые клетки, плазма, сперма, эмбрионы, ткани и органы, в исследовательских лабораториях, банках крови, клиниках и биобанках.

Преимущества продукта

• Большая ёмкость хранения: Компактный габарит при высоком полезном объёме хранения, что позволяет увеличить плотность размещения образцов и снизить затраты на помещение.
• Отличная температурная однородность: Вакуумно-изоляционная конструкция из нержавеющей стали с высокой степенью вакуумного покрытия для превосходных теплоизоляционных свойств.
• Стабильная температура при открытой крышке: Оптимизированная конструкция крышки и узкое горло значительно сокращают испарение LN2; внутреняя температура остаётся очень стабильной (не превышает −150 °C в течение 48 часов) даже при длительном открытии.
• Продвинутая система мониторинга температуры: Микропроцессорное управление и вертикальные двойные платиновые RTD; отображение в реальном времени с точностью ±1 °C и настраиваемыми порогами тревоги с возможностью отключения сигнала.
• Автоматическая заправка LN2 и мониторинг уровня: Дифференциальный датчик давления отображает уровень в реальном времени; безопасная автоматическая заправка управляется 10-дюймовым сенсорным LCD, показывающим верхнюю/нижнюю температуру, уровень и состояние работы.
• Обход горячего газа (hot gas bypass): Удаляет тёплый газ перед жидкой заправкой, чтобы в бак поступал только жидкий азот, избегая температурных колебаний при заправке и сокращая дополнительный расход LN2.
• Человекоориентированный дизайн: Вспомогательный стол из нержавеющей стали для временной установки стоек, складные ступеньки для уменьшения высоты рабочего положения и запасные отверстия на внутренних поддонах для нахождения уроненных образцов.

Технические характеристики (таблица)
model | BNC-S1000-VS/PM | BNC-S1800-VS/PM | BNC-S1800-VS/PT | BNC-S1900-VS/PT | 2000-VS/PT | 2100-VS/PT | 2200-VS/PT
Параметры бака (заголовочная строка)
Жидкий азот в нижнем поддоне (L) | 135 | 320 | 320 | 262 | 262 | 262 | 262
Объём пространства для образцов (L) | 808 | 1445 | 1445 | 1564 | 1658 | 1771 | 1884
Геометрический объём бака (L) | 1072 | 1990 | 1990 | 2105 | 2200 | 2315 | 2429
Эффективный объём бака (L) | 1014 | 1880 | 1880 | 1946 | 2041 | 2156 | 2270
Диаметр бака (mm) | 465 | 635 | 635 | 635 | 635 | 635 | 635
Внутренняя эффективная высота (mm) | 900 | 900 | 900 | 830 | 880 | 940 | 1000
Наружный диаметр бака (mm) | 1190 | 1565 | 1565 | 1685 | 1685 | 1685 | 1685
Полная высота бака (mm) | 1704 | 1883 | 1883 | 1509 | 1559 | 1619 | 1679
Масса бака (пустой) (kg) | 495 | 985 | 985 | 860 | 880 | 900 | 920
Рабочая высота бака (mm) | 950 | 1097 | 1097 | 950 | 1000 | 1060 | 1120
Масса при полной загрузке (kg) | 1314 | 2504 | 2504 | 2432 | 2529 | 2642 | 2754
Требуемая ширина двери ≥mm | 1210 | 1585 | 1585 | 1705 | 1705 | 1705 | 1705
Ежедневная скорость испарения % | 0.82 | 0.75 | 0.75 | 0.65 | 0.65 | 0.65 | 0.65
Напряжение | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC

Вместимость и примеры хранения (выбранные строки)
Максимальное количество 0,5 мл криоконсервирующих трубок (High Security Straw Capacity) | 66000 | 117000 | 126500 | 143450 | 151000 | 158550 | 173650
Количество стоек 5×5 0,5ml | 4 | 18 | 13 | 14 | 14 | 14 | 14
Количество стоек 10×10 0,5ml | 32 | 54 | 60 | 72 | 72 | 72 | 72
Количество криобоксов 5×5 0,5ml | 80 | 360 | 260 | 266 | 280 | 294 | 322
Количество криобоксов 10×10 0,5ml | 640 | 1080 | 1200 | 1368 | 1440 | 1512 | 1656
Слоёв в стойке 0,5ml | 20 | 20 | 20 | 19 | 20 | 21 | 23

Примечания
Таблицы спецификаций содержат дополнительные детальные строки (размеры стоек, размеры криобоксов, ёмкости для флаконов/страв 0,25 ml/0,5 ml/2 ml/5 ml, количество и слоистость канистров). См. полную таблицу спецификаций для ёмкостей и размеров по моделям.

Технические спецификации

• Серия: BNC-S (показанные модели: BNC-S1000-VS/PM до 2200-VS/PT).
• Эффективный объём бака: ~1014 L до 2270 L (зависит от модели).
• Объём пространства для образцов: ~808 L до 1884 L.
• Примеры ёмкости нижнего лотка LN2: 135 L до 320 L в зависимости от модели.
• Вакуумно-изолированная конструкция из нержавеющей стали с высокой вакуумной удерживающей способностью и адiabатической изоляцией.
• Мониторинг температуры сверху/снизу с вертикальным двойным платиновым RTD; точность ±1 °C; 10-дюймовый сенсорный ЖК-дисплей.
• Автоматическая заправка LN2 и дифференциальный датчик уровня; обход горячего газа для стабильной заправки.
• Ежедневная скорость испарения LN2 (примерные значения): 0.65%–0.82% в зависимости от модели.
• Напряжение: 220 VAC питание с интерфейсом управления 24 VDC.
• Примеры хранения: ёмкости зависят от модели для 0,5 ml страв и различных форматов флаконов, как указано в таблице (в сумме до ~919,548 страв в зависимости от конфигурации).
