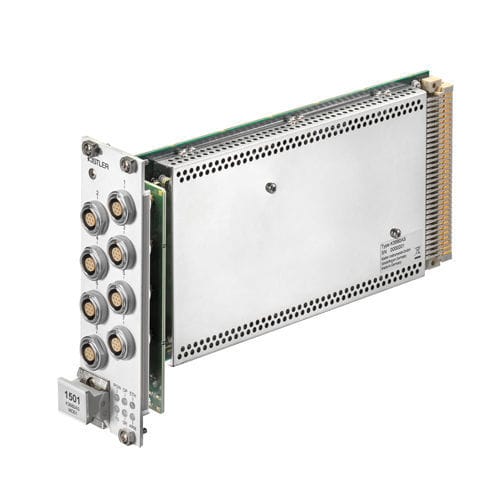

Модуль расширения через Ethernet K3880AS

аналоговый

- Модуль аналогового ввода - Каналы с мостовым возбуждением, фильтром нижних частот и 16-разрядным A/D-преобразователем - Различные назначения выводов и типы разъемов Стационарный KiDAU Advanced имеет 8 аналоговых входов. Применение различных разъемов, а также назначение контактов для 8 аналоговых входов будет отображаться с помощью различных SD-панелей. Каждый аналоговый канал состоит из программируемого входного усилителя, мостовой схемы возбуждения, фильтра нижних частот и 16-разрядного АЦП. Точность усилителя составляет более 0,1 %, а входной импеданс - более 10 MΩ. Значения коэффициента усиления могут быть запрограммированы в диапазоне 0,5 ... 10 000. Внутреннее опорное напряжение используется для точного контроля настройки усилителя, который осуществляется с помощью программного обеспечения. Напряжение возбуждения моста программируется отдельно для каждого канала. Завершение моста для полумостов может быть переключено внутренне. Возможно питание любых датчиков тока, предусмотрено ограничение короткого замыкания. В отличие от предыдущих разработок, входной фильтр нижних частот выполнен только как адаптивный фильтр сглаживания. Вся необходимая фильтрация в соответствии с классами фильтров SAE должна быть выполнена в программе оценки и анализа или в программеCrashDesigner
