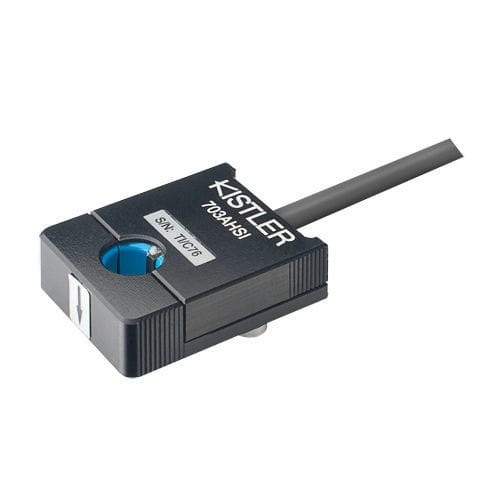

Тороидальный токоприемник M703AHSI

DCAC

Датчик переменного/постоянного тока и импульсов тока Применяется для проводов диаметром 2,7 ... 3,0 мм Напряжения питания: 5 ... 10,5 В ПОСТ. ТОКА (M703A); 9 ... 20 В ПОСТ. ТОКА (M703B) Датчик тока и импульсов тока типа M703A... предназначен для измерения постоянного и переменного тока, а также импульсов тока. Датчик импульсов тока основан на принципе измерения Холла и позволяет косвенно измерять силу тока в проводе. Преимуществами являются: Измерительный сигнал гальванически изолирован от провода, находящегося под напряжением, и его ток должен быть измерен. Кроме того, нет необходимости разделять провод под напряжением. Изменения в проводе под напряжением вызывают изменения в магнитном поле вокруг провода. Датчик Холла с тороидальным сердечником обнаруживает изменения магнитного поля и выдает выходное напряжение, которое пропорционально току. Качество напряжения питания линейно влияет на чувствительность и, следовательно, на диапазон измерений.
