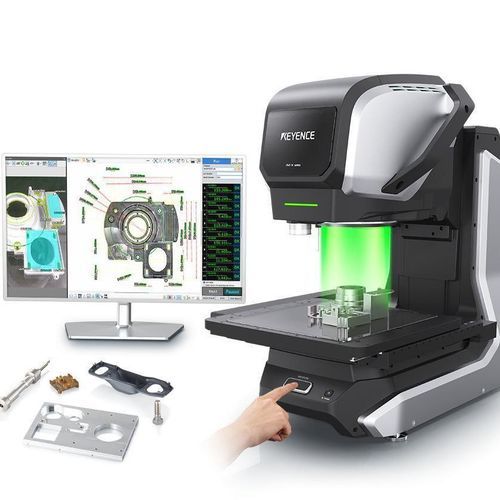

Бесконтактная система контроля габаритов IM-X1000

Обзор
Серия IM-X1000 обеспечивает мгновенные измерения по принципу «положил и нажал», предназначена для производственных и отдела контроля качества. Платформа расширяет диапазон измерений, добавляет мультирежимные сенсоры (оптика, зонд, многоцветный лазер, ротация) и инструменты автоматизированного программирования для сокращения времени настройки и снижения требований к квалификации оператора.

Ключевые возможности

• Процесс «положил и нажал» для быстрой инспекции
• Мультирежимные измерения: высокодетализированная оптическая визуализация, контактный зонд низкого давления, захват высоты многоцветным лазером, ротационная инспекция
• Автоматический импорт чертежей: поддержка CAD, а также PDF, JPEG и отсканированных/бумажных чертежей для автоматического создания программ
• Smart Assist: автоматическая оптимизация фокуса и освещения для упрощения программирования и улучшения качества изображений
• 20 МП CMOS-датчик изображения для точного обнаружения мелких деталей
• Модульные комбинации головок и столов для подбора под размер детали и требования к точности

Основные нововведения

• Опция сверхширокого стола: X 500 mm × Y 400 mm для обработки более крупных деталей за один цикл
• Расширенный ход по Z до 200 mm для более высоких деталей
• Существенно увеличенный общий диапазон измерений по сравнению с предыдущими поколениями (прибл. 3,3×)

Автоматический импорт чертежей и создание программ
Система импортирует инженерные чертежи (CAD) и растровые форматы (PDF, JPEG, отсканированные/бумажные чертежи) для автоматизации создания программ. Пользователь выбирает критические размеры, номиналы и допуски; система генерирует программы инспекции, сокращая время настройки и зависимость от квалификации оператора.

Методы измерения и датчики

• Оптическая визуализация с камерой 20 МП CMOS для детальных 2D/2,5D измерений
• Контактный зонд (низкое измерительное давление) для надежного захвата 3D-точек на сложных геометриях; зонд может перемещаться вертикально, горизонтально и под углом
• Многоцветный лазер для мгновенного захвата высоты на различных материалах
• Ротационная измерительная возможность для осевых проверок и цилиндрических элементов

Модульность

• Съемные типы головок: широкоугольная и высокоточная головка для разных задач
• Опции столов: маленький (200 mm × 200 mm), средний (300 mm × 300 mm) и большой (500 mm × 400 mm)
• Головки и столы можно комбинировать и настраивать для соответствия требованиям точности и диапазона измерений

Типичные применения

• Размерный контроль мелких прецизионных деталей (электронные компоненты, обработанные элементы)
• Измерение более крупных механических деталей за один цикл благодаря расширенному X/Y столу
• Измерение высоты на различных материалах с использованием лазера и зонда
• Автоматизированное создание программ инспекции для производства, QA и НИОКР

Технические характеристики

• Brand: KEYENCE
• Серия / Коммерческое название: IM-X1000 series
• Изображающий датчик: 20 MP CMOS
• Размеры стола (пример): малый 200 mm × 200 mm; средний 300 mm × 300 mm; большой 500 mm × 400 mm
• Диапазон по Z (вертикальный ход): до 200 mm
• Режимы измерения: оптическая визуализация, контактный зонд (низкое давление), измерение высоты многоцветным лазером, ротационная инспекция
• Автоматический импорт чертежей: поддерживает CAD и растровые форматы (PDF, JPEG, отсканированные/бумажные чертежи)
• Программные средства: Smart Assist (автоматическая оптимизация фокуса и освещения), автоматическая генерация программ по чертежам
• Мультирежимная способность: настраиваемые комбинации головок камеры, зонда, лазера и ротации
• Основные преимущества: быстрая подготовка, снижение требований к квалификации оператора, широкий диапазон измерений для крупных деталей, точные 3D-измерения
