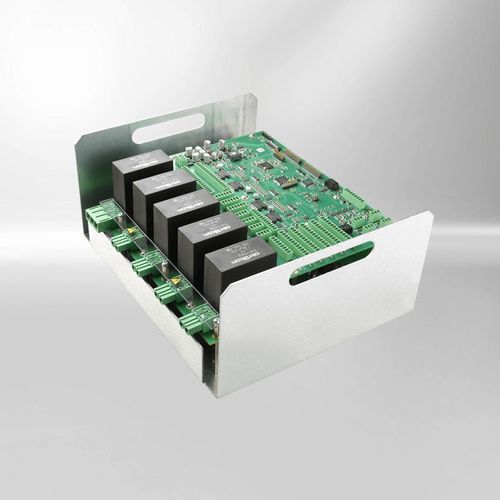

Индукционный нагреватель для промышленных машин

для деталейдля металлической обшивкидля термообработки

Краткое описание

Индивидуальные индукционные нагреватели Kendrion представляют собой адаптируемые системы индукционного нагрева и компактные нагревательные модули, рассчитанные на точное, динамичное и однородное нагревание в промышленных процессах. Системы объединяют силовую электронику, управление и связь, а также измерение температуры в конфигурируемые решения, адаптируемые под конкретные требования приложений.

Основные функции

• Силовая часть: Современные полупроводниковые ключи обеспечивают высокую эффективность при рабочих частотах до 50 кГц. Классы мощности — до 50 кВт суммарно; до 10 кВт на канал; до 8 независимых каналов. Выходные каскады защищены от короткого замыкания и рассчитаны на непрерывную работу.
• Управление и связь: Управление на базе микроконтроллера реализует регулирование температуры, мониторинг системы, адаптацию индуктивностей к выходным каскадам и связь по полевым шинам (например, EtherCAT) с главным контроллером.
• Измерение температуры: Температура нагреваемых деталей фиксируется промышленными датчиками, такими как PT1000/PT100 или термопары; измерение может быть интегрировано в силовую электронику или выполнено как отдельный блок.

Преимущества

• Индивидуальная аппаратная разработка
• Индивидуальные программные решения
• Решение, оптимизированное по стоимости
• Дополнительные цифровые и аналоговые входы/выходы
• Оптимальное регулирование температуры и равномерный нагрев
• Совместимость с полевыми шинами: PROFINET®, CANopen, EtherCAT®
• Расширенная диагностика, например измерение температуры

Варианты конфигурации и конструкции

• Функция нагрева: Количество каналов: 1–n; Мощность на канал: 1–10 кВт; Питание: 3-фазный AC / DC; Охлаждение: пассивное / с принудительной вентиляцией / водяное.
• Корпус и монтаж: Материалы корпуса: металл, пластик, покрытие; Монтаж: шкаф управления, шина, специальные решения; Степень защиты: IP00 – IP54; Электрические соединения: разъём, винтовой клеммник.
• Дополнительные функции: Типы I/O: цифровые, аналоговые, релейные, гальваническая развязка; Датчики температуры: PT100 / PT1000, термопары; Полезбус: EtherCAT, PROFINET, CANopen.
• Другие опции: Сертификации (например CE, UL), скоординированный мониторинг блока и управление ошибками, интегрированные программные регуляторы температуры.

Области применения

• Пищевая промышленность и напитки: нагрев пластиковых преформ в выдувных машинах (замена/оптимизация инфракрасных систем).
• Текстильные машины: индукционный нагрев валков для вытяжки пластиковых нитей.
• Печать и обработка бумаги: нагрев валков и плит для печати, тиснения или обработки бумаги в качестве альтернативы масляным или инфракрасным системам.

Технические характеристики / спецификации (фрагмент)

• Рабочая частота: до 50 кГц.
• Класс мощности: до 50 кВт суммарно; до 10 кВт на канал; до 8 независимых каналов.
• Выходные каскады: защищены от короткого замыкания, подходят для непрерывной работы.
• Поддерживаемые датчики температуры: PT1000, PT100, термопары.
• Связь по полевым шинам: EtherCAT, PROFINET, CANopen.
• Варианты охлаждения: пассивное, принудительная вентиляция, водяное охлаждение.
• Степени защиты: IP00–IP54.
• Корпус/монтаж: металлические/пластиковые корпуса; шкаф управления, шина или индивидуальные решения.
• I/O: цифровые, аналоговые, релейные выходы, гальваническая развязка.
• Сертификации: CE, UL (в зависимости от конфигурации).
• Интегрированные функции: микроконтроллерное регулирование температуры, мониторинг системы и диагностические возможности.
