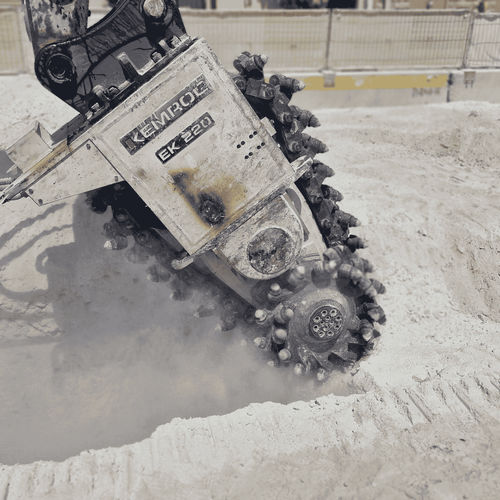

Роторная фреза для экскаватора EK 220

барабанная

Обзор
Цепной резчик EK 220 для крупных экскаваторов представляет верхний предел линейки EK, разработан для земляных работ, где решающими являются сопротивление грунта, нагрузка на рабочий орган и конструктивные напряжения. Основанный на запатентованном KEMROC принципе непрерывной цепной резки, EK 220 предназначен для применения, выходящего за рамки рабочих возможностей традиционных тяжёлых навесных орудий.

Основные преимущества

• При 400 bar EK 220 обеспечивает 59 500 Нм крутящего момента — значительно больше, чем у моделей среднего класса, для интенсивной непрерывной резки.
• Номинальная мощность 220 kW обеспечивает совместимость с гидросистемами крупных экскаваторов при соблюдении механических запасов прочности.
• Сила резания 120 kN позволяет стабильное взаимодействие с высокопрочными породами и армированными материалами без опоры на ударный метод.

Сфера применения
Совместим с экскаваторами 50–70 т; EK 220 выбирают для проектов, требующих непрерывных конструктивно обусловленных земляных работ, а не прерывистой дробилки. Принцип непрерывной резки обеспечивает контролируемое удаление материала при стабильно высокой сопротивляемости. EK 220 подтверждён для условий грунта до 140 MPa односторонней прочности на сжатие.

Почему EK 220?

• Спроектирован для наибольших уровней сопротивления: приоритет — доступный крутящий момент и конструктивная целостность, а не скорость резания.
• Соответствует платформам крупных экскаваторов, работая в пределах их гидравлических характеристик.
• Непрерывная резка снижает ударные нагрузки по сравнению с ударными инструментами и обеспечивает предсказуемое удаление твёрдых и армированных материалов.

Ключевые характеристики и технические преимущества (кратко)

• Максимальный крутящий момент: 59 500 Нм (при 400 bar).
• Максимальная сила резания: 120 кН.
• Гидравлическая схема для непрерывной работы при экстремальных нагрузках — рекомендуемый расход масла 550 l/min, максимальный 650 l/min.
• Усиленная цепь и расположение зубьев для долговечности и стабильности резания (pick box PH 38 HD; зубья барабана 44; зубья цепи 58; стандартный зуб ER 25/80/80/38 C).
• Рабочий вес прибл. 5 900 кг обеспечивает стабильность при тяжёлых работах.

Видео и медиа
Страница продукта содержит ссылку на иллюстративное видео (YouTube), демонстрирующее работу EK 220 и типичные области применения.

Технические характеристики

• Модель: EK 220
• Рекомендуемая масса экскаватора: 50 – 70 т (110,000 – 155,000 lb)
• Номинальная мощность: 220 kW (295 hp)
• Длина барабана (A): 2,400 mm (94 in)
• Ширина реза (B): 920 mm (36 in)
• Диаметр барабана (C): 990 mm (39 in)
• Рекомендуемые об/мин: 45 rpm
• Рекомендуемый расход масла: 550 l/min (145 gal/min)
• Максимальный расход масла: 650 l/min (172 gal/min)
• Максимальное рабочее давление: 400 bar (5,800 psi)
• Крутящий момент при 380 bar: 59 500 Нм (43,900 lbf·ft)
• Сила резания при 380 bar: 120 кН (27,020 lbf)
• Максимальная прочность породы на сжатие: 140 MPa (20,300 psi)
• Вес (рабочий): 5 900 kg (13,005 lb)
• Тип pick box: PH 38 HD
• Количество зубьев на барабане: 44 шт.
• Количество зубьев в цепи: 58 шт.
• Стандартный зуб: ER 25/80/80/38 C
• Стандартный шаблон отверстий: LB40
• Совместимый вращающийся модуль (KRM): KRM80
