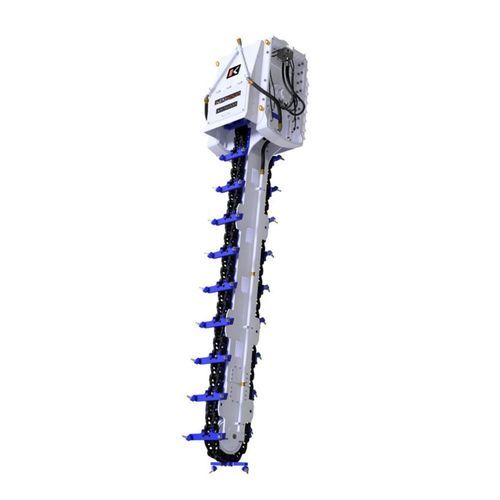

Система для смешивания грунта SMW KSI series

Обзор
Принадлежности для смешивания грунта KEMSOLID серии KSI, приводимые в действие KEMROC, представляют собой навесные TSM‑устройства для доработки грунта in‑situ. Они вводят и перемешивают цементный вяжущий в существующую колонну грунта для формирования непрерывных однородных грунт‑цементных конструкций с контролируемой глубиной и снижением транспортировки материалов и выбросов CO₂.

Ключевые преимущества

• Удлиняемое рабочее плечо для смешивания до 12–16 м в зависимости от модели
• Монтаж на стандартные экскаваторы и буровые установки
• Оптимизированная конфигурация инструментов с вольфрам‑карбидными напайками для эффективного смешивания
• Двигатели с высоким крутящим моментом для смешивания тяжёлых грунтов
• Простая, прочная конструкция с гидравлическим натяжением цепи
• Низкие вибрации и уровень шума, подходит для городских и чувствительных участков
• Не требует разработки и вывозки грунта — вяжущее вводится в нижней точке и смешивается вверх для создания сплошного непроницаемого профиля
• Экологичная технология: потенциальная экономия CO₂ (~40%) по сравнению с традиционными методами
• Высокая производительность в сутки (>100 пог. м/день при благоприятных условиях)

Принцип работы
Смеситель проникает вертикально до заданной глубины (модели поддерживают до 16 м). Вяжущее вводится в нижней точке, а вращающаяся смесительная цепь перемешивает его вверх в колонну грунта, формируя однородный водостойкий грунт‑цементный профиль без вскрытия и обратной засыпки.

Основные области применения

• Фундаменты и специальные элементы фундаментов (основания дорог, железных дорог, аэродромов, усиление под большие нагрузки)
• Стабилизация траншей для инженерных сетей и прокладки кабелей
• Гидроизоляция грунтовых вод, барьерные стены для загрязнённых грунтов и локализация полигона
• Альтернативы диафрагменным стенам, удерживающие конструкции и подпорные стены в стеснённых городских условиях

Дополнительные функции и эксплуатационные особенности

• Точная регулировка глубины смешивания и позиционирование точки инъекции обеспечивают обработку по всей глубине и однородную структуру
• Гибкие конфигурации: различные ширины и глубины для разных грунтов и задач
• Рекомендуемая скорость цепи около 2,0–2,5 м/с для процесса смешивания
• Разработано для быстрой и равномерной подачи вяжущего и воспроизводимых свойств грунт‑цемента

Технические характеристики / спецификация

• Наименование серии: KSI series
• Макс. глубина смешивания: до 16 м (в зависимости от модели: KSI 7000 ≈7 м; KSI 12000 ≈12 м; KSI 16000 до 16 м)
• Ширина смешивания (тип.): KSI 7000 350–500 мм; KSI 12000 500–650 мм; KSI 16000 450–950 мм
• Макс. прочность грунта на сжатие: 10 MPa
• Макс. расход масла: KSI 7000 ≈410 л/мин; KSI 12000 ≈740 л/мин; KSI 16000 ≈980 л/мин
• Рекомендуемый расход масла (рабочий @150 bar): KSI 7000 ≈280–350 л/мин; KSI 12000 ≈490–620 л/мин; KSI 16000 ≈660–820 л/мин
• Макс. рабочее давление: 400 bar
• Номинальная мощность: KSI 7000 ≈130 кВт; KSI 12000 ≈220 кВт; KSI 16000 ≈300 кВт
• Крутящий момент (при 380 bar): KSI 7000 ≈24 200 Nm; KSI 12000 ≈54 400 Nm; KSI 16000 ≈72 600 Nm
• Рекомендуемая масса носителя: KSI 7000 ≈35–55 т; KSI 12000 ≈80–120 т; KSI 16000 ≈120–200 т
• Рекомендуемая скорость цепи: ≈2,0–2,5 м/с
• Примеры стандартных зубьев/инструментов: DT 22/46/38/22 (KSI 7000) и DT 22/90/70/30 (KSI 12000 & 16000)
• Вес на удлинение / вес при макс. глубине и ширине: удлинение KSI 7000 ≈400 кг (1 м); вес при макс. глубине ≈4 900 кг; удлинение KSI 12000 ≈800 кг (1 м); вес ≈13 500 кг; удлинение KSI 16000 ≈1 900 кг (2 м); вес ≈21 000 кг
• Типичная производительность: >100 пог. м в день (зависит от условий площадки)
