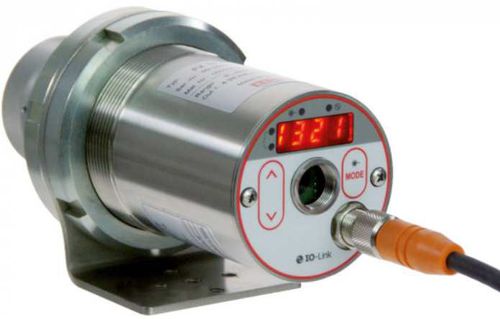

Пирометр ближний ИК-спектр CellaCombustion PX 47

со светодиодным индикатором°CIO-Link

Описание продукта:
CellaCombustion PX 47 — двухцветный пирометр для безконтактного измерения температуры коптящихся пламён в угольных электростанциях и мусоросжигательных установках. Приём излучения ведётся на двух длинах волн в ближней инфракрасной области (0,8 / 1,05 µm); специальный алгоритм корректирует зависимость излучения от длины волны и оптическую плотность пламени, что обеспечивает достоверные данные температуры для управления сгоранием и снижения выбросов.

Применение:

• Управление процессом горения на ТЭС и мусоросжигательных установках
• Контроль выгорания и предотвращение шлакообразования
• Мониторинг технологических процессов в высокотемпературных печах

Ключевые особенности:

• Диапазон измерений 700–1700 °C
• Интерфейс IO-Link для параметрирования и диагностики
• Фокусируемая оптика для точной настройки расстояния измерения
• Широкополосная просветлённая прецизионная оптика
• 4-значный красный LED-дисплей, читаемый на расстоянии
• Выход тестового тока для диагностики
• 1 аналоговый выход (0/4–20 mA) и 2 переключаемых выхода
• Источник свободно конфигурируется

Свойства / опции (пример):
Диапазон измерений: 700 - 1700 °C
Фокусное расстояние: 0,4 m - ∞
Варианты прицеливания: прицел через оптику, видеокамера, лазерный указатель
Пример исполнения: PX 47 AF 1
Дистанционное отношение (напр. AF 1): 80 : 1
Объектив (напр. AF 1): PZ 20.01
Принцип измерения: двухцветный


Поле измерения (примеры при выбранных дистанциях фокуса):
Дистанция измерения — Диаметр измеряемого поля
0.00 mm — 18.50 mm
16.00 mm — 17.96 mm
32.00 mm — 17.42 mm
48.00 mm — 16.88 mm
64.00 mm — 16.34 mm
80.00 mm — 15.80 mm
96.00 mm — 15.26 mm
112.00 mm — 14.72 mm
128.00 mm — 14.18 mm
144.00 mm — 13.64 mm
160.00 mm — 13.10 mm
176.00 mm — 12.56 mm
192.00 mm — 12.02 mm
208.00 mm — 11.48 mm
224.00 mm — 10.94 mm
240.00 mm — 10.40 mm
256.00 mm — 9.86 mm
272.00 mm — 9.32 mm
288.00 mm — 8.78 mm
304.00 mm — 8.24 mm
320.00 mm — 7.70 mm
336.00 mm — 7.16 mm
352.00 mm — 6.62 mm
368.00 mm — 6.08 mm
384.00 mm — 5.54 mm


Технические характеристики (фрагмент):

• Диапазон измерений: 700 - 1700 °C
• Датчик: двойной фотодиод
• Спектральный диапазон: 0,8 / 1,05 µm
• Время отклика t98: ≤ 20 ms (T > 650 °C), ≤ 10 ms (T > 750 °C)
• Погрешность измерения: 1 % от показания [°C]
• Повторяемость: 2 K
• Аналоговый выход: 0(4)–20 mA линейный, переключаемый, масштабируемый
• Переключаемые выходы: 2 × Open Collector 24 V DC, ≤ 150 mA
• Интерфейс: IO-Link
• Питание: 24 V DC (+10 % / -20 %)
• Соединение: M12, 5-контактный
• Корпус: нержавеющая сталь V2A (1.4305)
• Степень защиты: IP65
• Габариты: Ø 65 mm × 220 mm (макс. 277 mm)
• Вес: ок. 0,9 кг
• Настраиваемые параметры: эмиссивность, проницаемость, масштаб аналогового выхода, фильтр сглаживания, ATD, пороги сигнализации, выбор канала измерения, порог контроля загрязнения, фактор сажи и др.

Комплект поставки и ПО:
Пример комплекта: пирометр CellaTemp PX, соединительный кабель VK 02/L AF 1 (5 m), видеокабель VK 02/F (5 m) для моделей с камерой, краткое руководство
ПО: SW 50 (конфигурация IO-Link)
