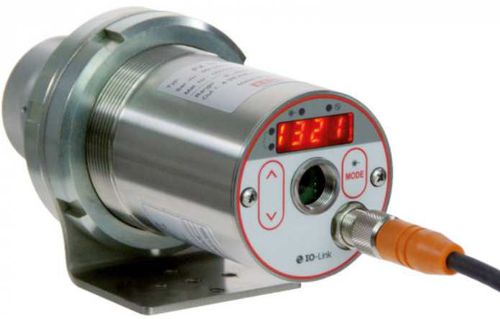

Пирометр со светодиодным индикатором CellaTemp® PX 40

°C°F4-20 мА

Product description:
CellaTemp® PX 40 — цифровой двухцветный пирометр для измерения температур от 500 до 3 000 °C. Метод двухцветного (квотиентного) измерения снижает чувствительность прибора к помехам, таким как пыль и пар в поле зрения, загрязнённые защитные окна или изменяющиеся поверхности, по сравнению с одноканальными пирометрами. Для точного прицеливания к объекту измерения доступны прицельные устройства: визир через объектив, лазерный указатель или модуль видеокамеры.

Special features:

• Диапазон измерения: 500–3 000 °C
• Интерфейс IO-Link
• Фокусируемые сменные объективы для адаптации расстояния измерения
• Широкополосная просветлённая прецизионная оптика
• Яркий LED-дисплей, считываемый с расстояния
• Все параметры настраиваются через встроенную клавиатуру
• Тестовый выход тока для диагностики
• 1 аналоговый выход и 2 коммутируемых выхода
• Свободно настраиваемый источник / канал измерения
• Функция ATD для автоматического определения температуры
• Функция SCM для контроля загрязнений

Additional product information:
Доступные варианты прицеливания: визир через объектив, лазерный пилот, модуль видеокамеры. Фокусируемая система объективов с несколькими объективами и макро/ближними линзами для коротких расстояний измерения. Вариант с камерой обеспечивает композитный PAL видеовыход для выверки и наблюдения.

Technical specifications:

• Принцип измерения: двухцветный (квотиент)
• Диапазон измерения: 500 - 3000 °C (сегментированный)
• Датчик: двойной фотодиод
• Спектральный диапазон: 0,95 / 1,05 µm
• Время отклика t98: зависит от диапазона (примеры: 500–1400 °C ≤ 10 ms (T > 650 °C); 650–1700 °C ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750–2400 °C ≤ 10 ms (T > 950 °C); 850–3000 °C ≤ 10 ms (T > 1050 °C))
• Погрешность измерения: 1 % от показания [°C]
• Повторяемость: 2 K
• Температурный коэффициент: 0,05 %/K
• Разрешение выходного тока: 0,2 K + 0,03 % от выбранного диапазона
• Разрешение интерфейса: 0,1 K
• Разрешение дисплея: 1 K
• Аналоговый выход: 0(4)–20 mA, линейный, переключаемый, масштабируемый
• Нагрузка для аналогового выхода: ≤ 500 Ω
• Коммутируемые выходы: 2 × open collector 24 V DC, ≤ 150 mA
• Интерфейс: IO-Link
• Питание: 24 V DC +10 % / -20 %
• Потребление тока: ≤ 175 mA (24 V DC)
• Видео выход (с камерой): Composite PAL, 1 Vpp, 75 Ω
• Дисплей: 4-значный красный LED (высота цифры 8 мм)
• Индикатор состояния: 4 × LED
• Органы управления: 3 кнопки (параметры настраиваются через клавиатуру)
• Габариты: Ø 65 mm × 220 mm (макс. 277 mm)
• Корпус: нержавеющая сталь V2A (1.4305)
• Степень защиты: IP65 (по DIN 40050)
• Масса: прибл. 0,9 kg
• Подключение: резьба M12, 5-контактная
• Температура окружающей среды (эксплуатация): 0 - 65 °C
• Температура хранения: -20 - +80 °C
• Допустимая влажность: макс. 95 % отн. влажности (без конденсата)
• Комплект поставки (пример): Pyrometer CellaTemp PX, соединительный кабель VK 02/L AF 1 (5 m), видеокабель VK 02/F (5 m) для моделей с камерой, краткое руководство
• Настраиваемые параметры (выбор): масштабирование аналогового выхода, фильтр сглаживания, режим памяти и время удержания, эмиссия, пропускание, пределы и режимы сигнализации, параметры ATD, имитация тока и температуры, единица °C/°F, выбор измерительного канала (двухцветный / одноканальный)
• Функции (выбор): сигнал о перегреве, функция имитации обслуживания, ATD для прерывистых процессов, мониторинг загрязнений (SCM)
• Оптические варианты / объективы (выбор): макрообъектив PA 40.01 (фокус 0,086 - 0,115 m) для самых высоких температур; стандартный объектив PZ 20.01 (0,4 m - ∞); близкое расстояние PZ 20.03 (0,2 - 0,4 m); широкоугольный PZ 20.05 (0,2 m - ∞); телеобъектив PZ 20.06 (1,2 m - ∞); теле PA 20.06 (0,6 m - ∞) — выбор зависит от версии AF / диапазона измерения
