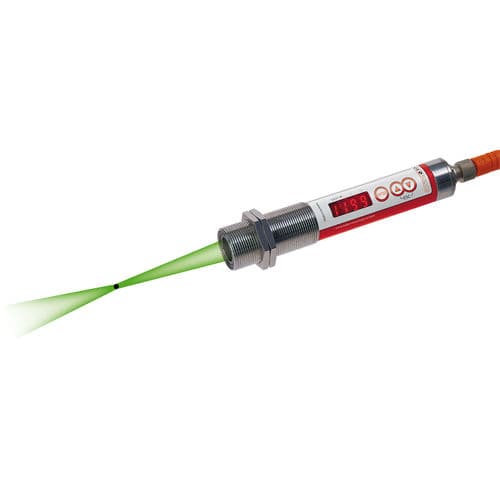

Инфракрасный термометр CellaTemp® PKL 68

бихроматическийсо светодиодным индикатором°C

Описание продукта:
Двухцветный инфракрасный пирометр CellaTemp® PKL 68 одновременно регистрирует излучение объекта на двух длинах волн в одной и той же точке при помощи двойного фотодиода в «сэндвич»-конструкции. Температура вычисляется по отношению интенсивностей двух излучений. Новое поколение серии CellaTemp® PK оснащено индикатором жизнеспособности (vitality indicator) для непрерывного самоконтроля, анализа и отчетности состояния, что позволяет планировать профилактическое обслуживание, указывая оптимальное время для проверки и калибровки в зависимости от условий эксплуатации.

Ключевые характеристики:

• Диапазон измерений 650–1600 °C
• Универсально настраиваемые коммутационные выходы (2× PNP open collector)
• Высокое оптическое разрешение благодаря прецизионным линзам
• Интерфейс IO‑Link (V1.1.3)
• Все параметры настраиваются через кнопки на датчике или через интерфейс системы управления
• Очень простая установка через центральную резьбу M30
• Большой яркий 4‑значный LED‑дисплей
• Время отклика t90 ≤ 10 ms (T > 750 °C)

Типичные области применения:

• Нагрев и термообработка металлов
• Непрерывные и прерывистые производственные процессы
• Отжиг, закалка, отпуск
• Контроль качества и мониторинг высокотемпературных процессов

Технические характеристики:

• Параметры измерения: Диапазон измерений: 650–1600 °C; Датчик: фотодиод; Спектральный диапазон: 0.95 / 1.05 µm; Время отклика t90: ≤ 10 ms (T > 750 °C); Погрешность измерения: 1 % от показания; Воспроизводимость: 2 K; Температурный коэффициент: 0.05 %/K; Разрешение аналогового токо‑выхода: 0.1 K + 0.005 % выбранного диапазона измерений; Разрешение интерфейса: 0.1 K; Разрешение отображения: 1 K.
• Электрические параметры: Аналоговый выход: 0(4)–20 mA линейный, переключаемый, масштабируемый; Нагрузка ≤ 500 Ω; Коммутационные выходы: 2× PNP open collector 24 V DC, макс. 150 mA на канал; Тестовый вход: 10–34 V DC (по IEC 61131‑2); Интерфейс: IO‑Link V1.1.3; Питание: 18–32 V DC; Потребление: ≤ 75 mA при 24 V DC.
• Особенности: 4‑значный красный LED‑дисплей (высота цифр 8 мм); Индикация состояния: 3 LED; Управление: 3 кнопки.
• Общие параметры: Подключение: M12 резьба 5‑контактная (A‑coding); Температура окружающей среды: 0–65 °C; Температура хранения: -20–+80 °C; Допустимая влажность: ≤ 95 % r.H. (без конденсации); Габариты: Ø30×235 мм (без разъема); Корпус: нержавеющая сталь V2A (1.4305); Степень защиты: IP65; Вес: ок. 0.4 кг.
• Настраиваемые параметры: Аналоговый выход 0/4–20 mA и его масштабирование; Коррекция отношения быстрым регулированием; Передача защитного стекла; Постоянная времени демпфирования; Время удержания памяти максимального значения; Режим работы, источник и уставки переключения; Задержки включения/выключения выходов; Температурная коррекция с помощью точек интерполяции (пары X/Y); Индикатор жизнеспособности; Сервисные параметры и сброс к заводским настройкам; Блокировка клавиш; Отображение температуры или "run"; Единицы °C/°F; Моделирование температуры.
• Функции: Сигнал о перегреве (внутренняя температура > 75 °C); Сервисная функция (симуляция измеряемого значения); DTD (Discontinuous Temperature Detection) для автоматического определения в прерывистых процессах; Диагностика при обратной полярности, перегрузке и неправильном питании; Защита от обратной полярности для питания, аналогового и коммутационных выходов.
• Комплектация: Инфракрасный пирометр CellaTemp® PK; Краткое руководство; 2 крепежных гайки.
• Программное обеспечение: SW 50.
