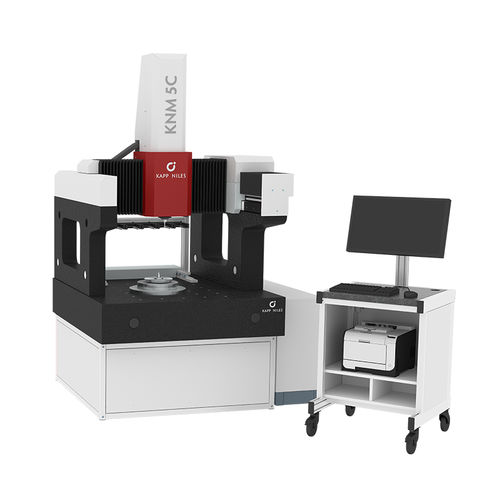

Измерительная машина геометрии KNM C series

3Dподшипникадля опорно-поворотных устройств

Машина спроектирована для определения отклонений формы на подшипниковых шейках и других заготовках цилиндрической формы. Конструкция в виде 4-х осевой измерительной машины с ЧПУ позволяет расширить диапазон измеряемых деталей, например, измерять зубчатые венцы или выполнять 3D-измерительные задачи на призматических заготовках. Все машины серии KNM C оснащены современной приводной техникой (линейные двигатели), а также имеют направляющие большого поперечного сечения и большие расстояния между опорами. Базовая плита, боковые элементы и оси изготовлены из гранита, что обеспечивает постоянное тепловое поведение. Пневматические опоры под базовой плитой надежно гасят вибрации. Расположенная на высоком уровне ось Y и движение близко к центру тяжести минимизируют динамические ошибки. Неопределенность измерения составляет MPEE ≥ 0,6 мкм + L/400 | MPETHP ≥ 0,8 мкм. Доступно программное обеспечение для полностью автоматизированного измерительного цикла.
