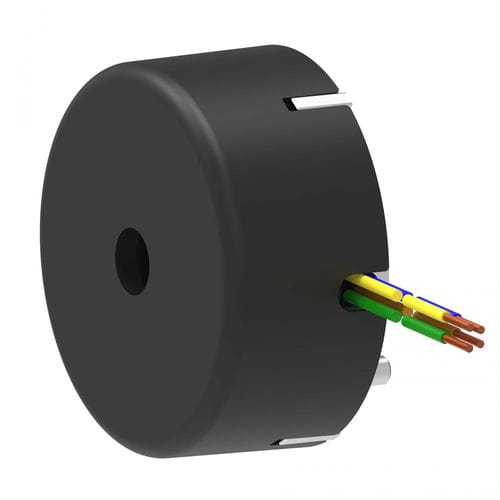

Инкрементальный датчик угла поворота IGM x/y

магнитныйбесконтактныйаналоговый

Следующими после оптических или инкрементальных энкодеров являются магнитные энкодеры. Здесь для определения углового положения используются датчики магнитного поля. Магнитное поле, создаваемое постоянным магнитом, измеряется датчиком. Такие энкодеры предпочтительнее использовать в тех случаях, когда требуется надежная конструкция. Характеристики магнитного энкодера Магнитные энкодеры характеризуются бесконтактным и неизнашиваемым магнитным инкрементальным энкодером. Он оснащен датчиками Холла и полюсным колесом с постоянным магнитом с чередующимися полярностями. Существует 1-канальное и 2-канальное исполнение, каждое из которых имеет фазовый сдвиг 90°. Уровень выходного сигнала зависит от напряжения питания (5В-24В). Выход энкодера может быть как с подтягивающим резистором, так и, опционально, с открытым коллектором. Кроме того, возможны расширенные схемы защиты или интегральное исполнение. - Бесконтактный и неизнашиваемый рабочий магнитный инкрементальный энкодер - Амплитуда в зависимости от рабочего напряжения - Выход с открытым коллектором - Встроенные подтягивающие резисторы - Рабочее напряжение = 4,5 - 24 В - Возможно интегрированное исполнение (IGMi) Возможна функция LineDriver (LD) - Более подробная информация приведена в соответствующем техническом описании
