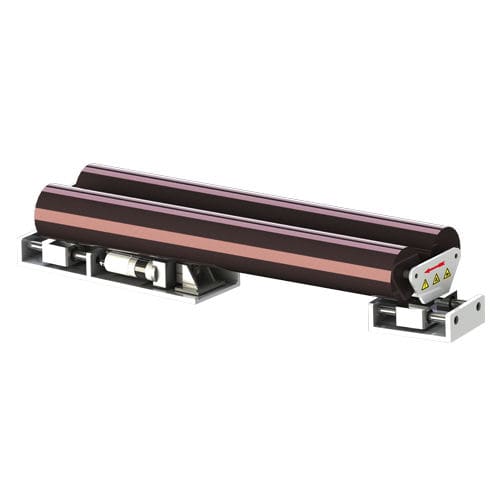

bstract:Они состоят из неподвижной опорной рамы и подвижной направляющей рамы. Последняя вмещает один или два позиционирующих ролика и поворачивается вокруг воображаемой точки поворота на плоскости подачи. При отклонении траектории подачи рама направляющего ролика смещается в одну сторону, чтобы материал занял правильное заданное положение на следующем ролике. Исходя из принципа работы рамы роликов, корректирующих смещение, рама роликов, корректирующих смещение, должна иметь достаточно длинный пролет подачи и пролет выгрузки.
A-A Распределение напряжения ширины материала на конце подачи 1 Точка вращения
B-B Распределение напряжения ширины материала на разгрузочном конце 2 Ролик конца подачи
K Количество коррекции ширины материала 3 Рама
α Диапазон коррекции максимального отклонения ±5° 4 Электроглазки
σ1 Основное напряжение по ширине материала 5 Неподвижный ролик
σ2 Распределение напряжений из-за колебания отклоняющего ролика на конце подачи
σ3 Распределение напряжений в результате поворота отклоняющего ролика на разгрузочном конце Длина подачи от
L1 до точки вращения Длина подачи между стволами Длина подачи от
L2 от точки вращения до ролика продвижения
L3 длина подачи = расстояние подачи = от 1,8 до 2 раз максимальной ширины материала
L4 длина разгрузки = расстояние до подачи = от 0,5 до 1 раза больше максимальной ширины материала
Точность направляющих - ±0,1 мм
Диаметр ролика D - 100/120/160/200 мм
Рабочее напряжение - 24В DC
Скорость реакции - макс. 30 мм/с
---
