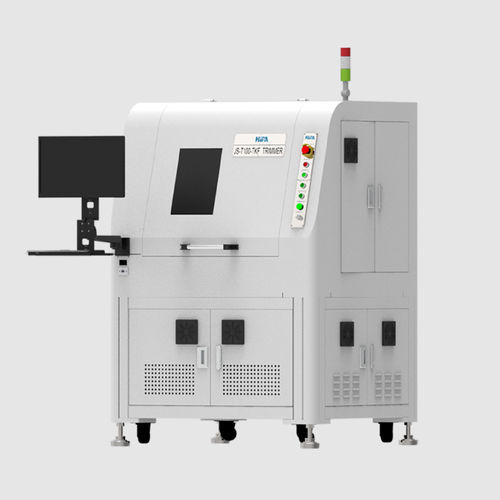

Лазерная регулировочная установка

Обзор продукта
Лазерный триммер для тонкопленочных покрытий от JPT Laser. Входит в продуктовую линейку JPT Chip Resistor Solution и обеспечивает основные технологические модули для производства чип-резисторов, сочетая лазерный тримминг, сcribing и тестирование. Лазерный луч фокусируется до микрометрового масштаба и сканирует поверхность резистора, удаляя материал и формируя точные прорези; система измерения с обратной связью контролирует сопротивление в реальном времени и прекращает облучение при достижении целевого значения.

Ключевые особенности

• Ключевое оборудование для производства чип-резисторов (лазерный тримминг, scribing, тестирование)
• Поддержка нескольких длин волн: IR, зелёный, UV для различных материалов и конструкций
• Доступны разработанные JPT лазерные модули и интегрированная система измерения/обратной связи для замкнутого управления триммингом
• Узкие ширины реза и множественные профили реза (single, L, double, IL, multi/snake, U, stacked, J)
• Высокое количество каналов и масштабируемость для параллельных измерений и высокого пропускного режима
• Конфигурация под стандартные и кастомные размеры подложек

Области применения

• Процесс лазерного тримминга для тонкоплёночных чип-резисторов и гибридных тонкоплёночных схем на керамических подложках
• Поддержка различных спецификаций резисторов (примеры ширин реза: IR 17–25µm, зелёный 8–12µm, UV 6–10µm)
• Подходит для обработки реальных подложек и применения многоволнового тримминга

Технические характеристики (стандарт / опции)
Стандарт
Размеры подложек: 5060 / 6070 / 8084
Диапазон продуктов: 01005–2512
Диапазон тримминга: 100mΩ ~ 20mΩ
Точность тримминга: ±0,05%, ±0,1%, ±1%
Конфигурация каналов: 15 стандартных плат реле, 240 каналов
Параметры лазера: IR ＞30W@23kHz; GR ＞2W@80kHz; UV ≥0,8W@80kHz
Диапазоны сканирования галво: IR: 12mm × 75mm@F125; GR: 12mm × 60mm@F100; UV: 12mm × 60mm@F103
Скорость реза: 1mm/s ~ 600mm/s
Типы реза: single, L, double, IL, multi (snake), U, stacked, J
Ширина линии: IR: 17µm–25µm@F125; GR: 8µm–12µm@F100; UV: 6µm–10µm@F103

Опции
Размеры подложек: на заказ по размерам пластин клиента
Диапазон продуктов: настраивается под требования клиента
Диапазон тримминга: 20mΩ ~ 500mΩ
Точность тримминга: ±0,05%, ±0,1%, ±1%
Конфигурация каналов: расширяемая до 15 плат реле с ультранизким сопротивлением, 240 каналов
Примеры опциональных лазеров: IR: 30µm–50µm@F160 (пример)
Пример опционального диапазона сканирования галво: 12mm × 100mm@F160
Скорость реза: 1mm/s ~ 600mm/s
Ширина линии (опциональный пример): IR: 30µm–50µm@F160

Демонстрация / вложения
Страница продукта содержит демонстрационное видео (формат MP4) и примеры видеозаписей, показывающих работу оборудования и результаты тримминга.

Характеристики / ключевые показатели

• Диапазон измерений (общее указание): 0.1Ω – 500MΩ (точные диапазоны зависят от серии)
• Пример точности измерения: ±0.01% (в зависимости от серии)
• Поддержка нескольких длин волн (IR / зелёный / UV) для подбора оптимального варианта под материал и конструкцию
• Множество профилей реза и алгоритмов для точного тримминга сложных геометрий резисторов
• Высокая плотность каналов измерения и масштабируемость для параллельной обработки и высокого выхода
