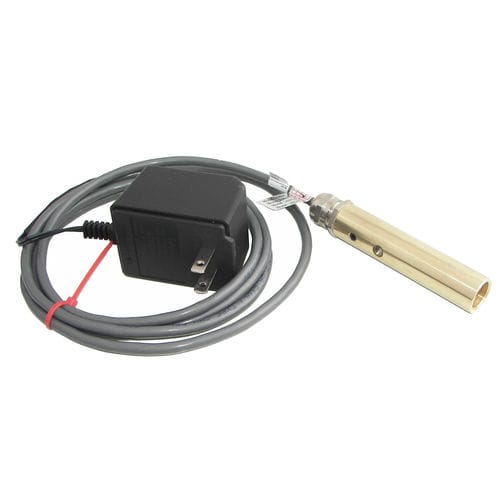

Лазерный луч выравнивается таким образом, чтобы быть концентричным с внешним диаметром латунного корпуса. Это позволяет установщику использовать внешнюю сторону корпуса для центрирования и позиционирования луча. Проецирует вертикальную и горизонтальную лазерную меловую линию, Цельный латунный корпус промышленного класса защищает лазерный диод - не ржавеет и не искрит, Оптика из твердого стекла предназначена для жестких условий работы, Клиновидные внутренние призмы направляют луч и поддерживают его выравнивание для ударопрочности, Уплотнение "O"-кольцо - водо- и маслонепроницаемость по стандартам IP67, Индикатор включения луча проверяет работу устройства на расстоянии, Доступные дополнительные части включают монтажный кронштейн (40-6229), пакет диафрагм (40-6226) и линзу генератора линии с углом веера 70 градусов (40-6228). 40-6220 Включает > красный промышленный точечный лазер для выравнивания с напряжением 110 В переменного тока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Точность: +/-1/8"/100'
Расхождение луча: Менее 0,4 мрад
Выравнивание концентрического луча по наружному диаметру корпуса: +/-1/8"/100' (+/-1мм/10м)
Размеры: 3.25" x 0,75" диаметр (82 x 19 мм)
Классификация лазера: Класс Illa
Длина волны лазера: 532 нм (зеленый), 635 нм+/-10 нм (красный)
Максимальная выходная мощность: менее/равно 5 мВт
Гарантия: 1 год гарантии
Рабочая температура: 50 градусов до 12 градусов (-10 градусов C до +50 градусов C) (40-6220 и 40-6222) 50 градусов до 86 градусов (+10 градусов C до 30 градусов C)
ПРИМЕНЕНИЕ
Уровень Johnson Level 40-6220 может быть использован для следующих применений внутри помещений; центрирование деталей на оборудовании - заклепочники, жидкостные
и сухих фильтров, позиционирование деталей на сварочных аппаратах, выравнивание на сверлильном станке, наведение, позиционирование, выравнивание, планировка участка, измерение поперечных срезов и разрывов, уклона, конвейеров
и разрывов, наклон, конвейеры, уклон, транзитные работы.
---
