Гранулометр с помощью лазерной дифракции

с помощью динамического анализа изображенийс помощью динамического анализа изображенийдля контроля качества

Обзор продукта
Winner предлагает модульные онлайн-решения для анализа размеров частиц с охватом от 0,1 μm до 10000 μm. Система обеспечивает непрерывные данные в реальном времени о размере и морфологии частиц для управления процессом и контроля качества в отраслях: заполнители, суспензии, цемент, искусственный песок, удобрения и материалы для аккумуляторов.

Применения

• Песчаные и гравийные заполнители
• Минеральные и металлические суспензии, промышленные илы
• Производство цемента и готовый цемент
• Искусственный песок
• Гранулы удобрений и удобренческие заводы
• Микропорошок шлака
• Уголь/пылеуголь, материалы для аккумуляторов, металлические микропорошки

Модули и ключевые параметры
Winner 1702
Диапазон измерений: 0,1–500 μm
Типичные применения: цемент, шлаковая пыль, угольная пыль, материалы для аккумуляторов
Описание: онлайн-лазерный анализатор частиц, оптимизированный для сухих тонких порошков

Winner 2602
Диапазон измерений: 30–3000 μm
Типичные применения: минеральные суспензии, металлические суспензии, промышленные илы
Описание: онлайн-анализатор размера частиц методом влажного изображения

Winner 2701
Диапазон измерений: 10–300 mm
Типичные применения: песок и гравий, дробление в горной промышленности
Описание: изображенческий онлайн-анализатор для крупных, кусковатых частиц

Winner 2702
Диапазон измерений: 50–10000 μm
Типичные применения: искусственный песок, гранулы удобрений, зерно
Описание: сухой изображенческий онлайн-анализатор для крупных частиц

Технические принципы

• Лазерная дифракция (Winner 1702): основана на теоретических моделях Фраунгофера и Ми; распределение размеров частиц восстанавливается методом спектральной инверсии рассеянного света. Запатентованный сходящийся фурье-оптический путь снижает энергопотребление примерно на 30% и поддерживает облачный обмен данными.
• Анализ изображений (Winner 2602 / 2701 / 2702): прямая съёмка формы частиц с помощью промышленных камер высокой частоты; предоставляет многомерные параметры, включая сферичность и коэффициент формы.

Преимущества

• Анализ изображений: прямая оценка формы и размера без опоры на косвенные математические модели; актуально при строгом контроле морфологии.
• Лазерная дифракция: быстрая высокочастотная онлайн-съёмка с высокой точностью и воспроизводимостью (погрешность воспроизводимости D50 < 3%).
• Самоочищающаяся конструкция: запатентованное окно образца снижает частоту обслуживания.

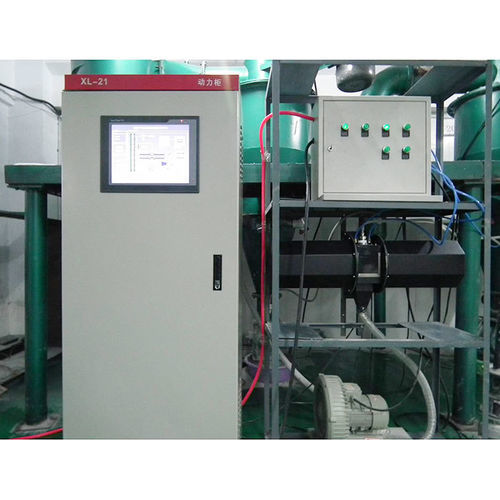

Примеры мест установки

• Линии выпуска готового цемента на цементных заводах
• Производство металлического микропорошка (включая взрывозащищённые зоны)
• Мониторинг пылеугля на ТЭЦ
• Производство микропорошка шлака
• Двухлинейные цементные заводы
• Производство искусственного песка
• Удобрительные заводы
• Общие производственные площадки цемента

Обслуживание и поддержка

• Облачная платформа: мониторинг состояния оборудования в реальном времени и удалённый доступ к отчётам данных.
• Индивидуальные решения: модули отбора проб, диспергирования и возврата материала, оптимизированные под требования производственной линии.

Технические характеристики

• Общий диапазон: 0,1 μm до 300 mm при комбинированном использовании модулей
• Winner 1702 диапазон: 0,1–500 μm (лазерная дифракция для сухих тонких порошков)
• Winner 2602 диапазон: 30–3000 μm (влажный визуальный анализатор)
• Winner 2701 диапазон: 10–300 mm (визуальный анализатор для крупных кусковых частиц)
• Winner 2702 диапазон: 50–10000 μm (сухой визуальный анализатор для крупных частиц)
• Разрешающая способность лазерной дифракции: на уровне лидеров отрасли; погрешность воспроизводимости D50 < 3%
• Анализ изображений: морфологические параметры (сферичность, соотношение сторон, округлость)
• Запатентованный сходящийся фурье-оптический путь (снижение энергопотребления ≈ 30%)
• Запатентованное самоочищающееся окно образца для увеличения интервалов обслуживания
• Поддержка облачного обмена данными и удалённого мониторинга
