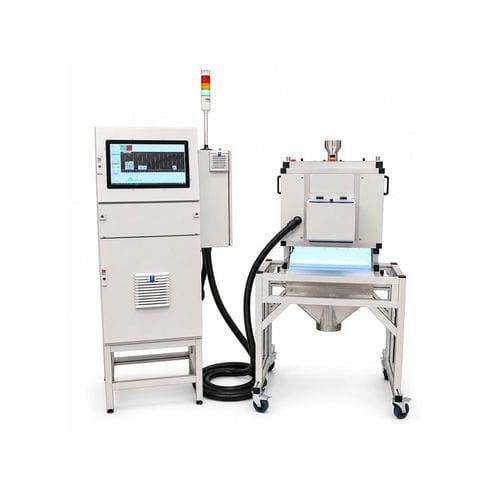

Система контроля с помощью видеосистемы технического зрения

с камеройавтоматизированнаядля измерений

Обзор
Система автоматической непрерывной инлайн‑инспекции и сортировки пластиковых гранул в реальном времени, пригодная для установки на:

• линии компаундирования
• линии экструзии кабеля
• высокопроизводительные линии смол — одиночные установки для мониторинга/перенаправления или несколько установок для сортировки

Описание продукта
Inspec.tech предоставляет инлайн‑решение для инспекции пластиковых гранул на базе area‑scan машинного зрения и профессионального освещения. Компактная механическая конструкция облегчает интеграцию в существующие производственные потоки, обеспечивая непрерывный контроль качества, оптимизацию пропускной способности и автоматическое отклонение/сортировку. Базовый пропуск 1 000 кг/ч (2 200 lbs/h); стандартные системы доступны до 9 000 кг/ч (19 800 lbs/h). Системы поставляются полностью собранными и готовыми к подключению.

Примеры проблем

• Кабель с XLPE‑изоляцией: браки при электрических испытаниях — один загрязнённый гранул может дисквалифицировать сложные дорогостоящие изделия
• Распространённые дефекты и загрязнения (показаны на изображениях): подгоревший материал, отклонение от спецификации, гель, дефекты размера/резки, перекрёстное загрязнение, пожелтение, отклонение цвета

Решения
Система использует area‑scan камеры и управляемое освещение для многократной съёмки каждого гранула с обеих сторон. В сочетании с мощными алгоритмами это обеспечивает высокую вероятность обнаружения, простую механическую интеграцию и возможность подбора размера системы под требуемую производительность и задачи сортировки. Системы поставляются собранными и готовы к вводу в эксплуатацию.

Ключевые характеристики

• Технология area‑scan сенсоров — несколько снимков на гранул с тёмным и светлым фоном
• Продвинутые алгоритмы для детекции дефектов и загрязнений
• Поставка plug‑and‑play: полностью собранная и готовая к работе

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (выдержка)

• Разрешение инспекции: 80 μm при двусторонней проверке (50 μm опция)
• Пропускная способность: базовая модель 1 000 кг/ч (2 200 lbs/h); системы до 9 000 кг/ч (19 800 lbs/h)
• Конструкция без загрязнений: полированные внутренние детали AISI 316 и UHMWPE
• Отсутствие окрашенных поверхностей и винтов в зоне потока материала
• Минимизированы внешние петли и защёлки; пневматические поршни в замкнутой камере
• Губные уплотнения и крышки подшипников из UHMWPE; отсутствие резиновых уплотнений в зоне потока продукта

3 размера системы | Оптимизация пропускной способности и производительности сортировки
Ширина бункера / Пропускная способность мониторинга производства / Рекомендуемая пропускная способность сортировки (мелкие частицы):
810 mm / 6–9 T/h / 3 T/h
540 mm / 4–6 T/h / 2 T/h
270 mm / 2–3 T/h / 1 T/h

СИСТЕМНОЕ ПО
Комбинированный вид гистограммы и миниатюр; LIVE VIEW vs REFERENCE для поддержания постоянного качества между партиями и площадками; просмотр трендов для минутного статуса производства.

Наш подход
Архитектура area‑scan сенсоров: многократная съёмка каждого гранула с тёмным и светлым фоном повышает возможности обнаружения в сочетании с эффективными алгоритмами.

Варианты установки

• Инлайн подача за счёт гравитации
• Инлайн вакуумный загрузчик
• Инлайн мобильная установка

Технические спецификации

• Разрешение инспекции: 80 μm (50 μm опционально)
• Двусторонняя инспекция гранул
• Пропускная способность: базовая 1 000 кг/ч; стандарт до 9 000 кг/ч
• Механическая конструкция без загрязнений с полированными внутренними деталями из AISI 316 и UHMWPE
• Отсутствие окрашенных поверхностей и винтов в потоке материала
• Минимальные внешние петли и защёлки; пневматические поршни в закрытом исполнении
• Губные уплотнения и крышки подшипников из UHMWPE; избегание резиновых уплотнений в потоке продукта
• Доступные ширины бункера: 810 mm, 540 mm, 270 mm
• Пропускные способности мониторинга по размеру: 6–9 T/h, 4–6 T/h, 2–3 T/h
• Рекомендуемые пропускные способности сортировки для мелких частиц: 3 T/h, 2 T/h, 1 T/h
• Поставляется полностью собранной и готовой к эксплуатации
