Камера с системой микрофонов MK-770A

акустическаяпромышленнаяобнаружения утечек

Обзор
Система акустического визуализирования для обнаружения в реальном времени утечек воздуха/газа и частичных разрядов с использованием ультразвуковых волн. Предназначена для работы в шумных промышленных условиях и поддерживает диагностику на месте, оценку объема утечек и потерь энергии.

Обновленная модель (выпуск 2025)

• Усовершенствованные расчёты утечек: повышенная точность оценки объёмов утечек.
• Фильтрация фонового шума: продвинутые алгоритмы анализируют данные и сокращают количество ложных срабатываний.

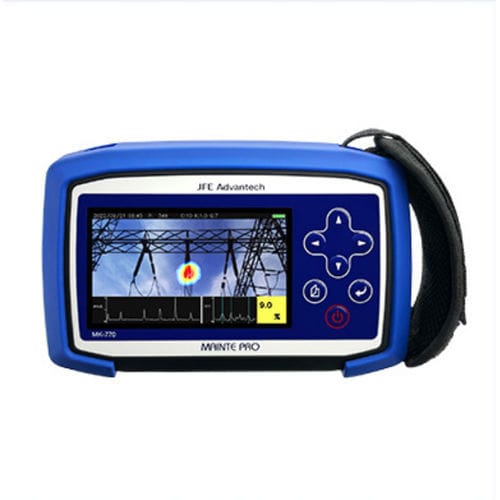

Просмотрщик утечек и разрядов MK-770A

• Комбинированная возможность: одновременное обнаружение утечек воздуха/газа и частичных разрядов с помощью ультразвукового матричного датчика.
• Реальное акустическое визуализирование для визуальной локализации источников.
• Сбор данных: сохранение изображений и видео для отчётов и анализа.
• Портативный дизайн с опциональным транспортировочным кейсом.

Просмотрщик утечек воздуха/газа MK-750STA

• Компактный прибор с шумоподавлением для поддержки мер по энергосбережению и диагностики оборудования.
• Оценка утечки: рассчитывает приблизительный объём утечки и количественно оценивает стоимость потерь.

Просмотрщик MK-750STA-R

• Минимальная, лёгкая конфигурация с той же производительностью обнаружения, что и MK-750STA.
• Оптимизирован для портативности и простых инспекций.

Проверщик утечек MK-730Air

• Ручной проверщик утечек, показывающий приблизительный объём утечки.
• Направленность ультразвукового измерения ±8° для локализации источника.
• Лазерный указатель для маркировки источника шума.
• Запись данных измерений; данные легко передаются на ПК по USB.
• Выход для наушников для аудиоконтроля.

Multi-Checker MK-730

• Интегрирует функции обнаружения утечек трубопроводов, аномалий вращающихся машин и разрядов в электрораспределительном оборудовании.
• Направленность ±8° и лазерный указатель для идентификации источника.
• Запись данных и USB-передача на ПК; выход для наушников для проверки звука.

Диагностика частичных разрядов и изоляции (серия MK-720, PD SCAN, UHF PD Detector)

• Портативные приборы для онлайн-обнаружения частичных разрядов и оценки деградации изоляции в высоковольтном оборудовании.
• Бесконтактное обнаружение ультразвуковых сигналов, генерируемых разрядами, с направленной чувствительностью.
• PD SCAN: компактная автоматическая диагностика с отображением результатов в виде иконок, встроенной камерой и записью по QR-коду.
• UHF PD Detector: широкополосный PD-анализ (100 kHz–70 MHz и 150 MHz–1000 MHz) с поддержкой нескольких датчиков и отображением PRPD-узоров.

Видео / Визуализация
Линейка продуктов включает в себя акустическое визуализирование в реальном времени и демонстрационные видео для подтверждения рабочих процессов обнаружения и поддержки отчетности на месте.

Технические характеристики

• Принцип обнаружения: ультразвуковая/акустическая визуализация (Acoustic Camera), подходящая для шумных условий.
• Оценка утечек: функция оценки объёма утечки и количественной оценки стоимости потерь.
• Обработка шума: шумоподавление и фильтрация фонового шума для снижения ложных срабатываний.
• Обнаружение частичных разрядов: доступны модели для обнаружения и анализа PD (MK-770A, серия MK-720, UHF PD Detector).
• Портативность: лёгкие портативные конфигурации (MK-750STA-R, ручные MK-730Air/MK-730).
• Средства измерения: лазерный указатель для идентификации источника звука (MK-730Air, MK-730).
• Запись данных: захват изображений/видео и запись измерительных данных с передачей по USB на ПК.
• Аудиомониторинг: выход для наушников для проверки звука на месте.
• Угловая точность: подтверждение положения ±8° для ультразвуковых измерений (MK-730Air, MK-730).
