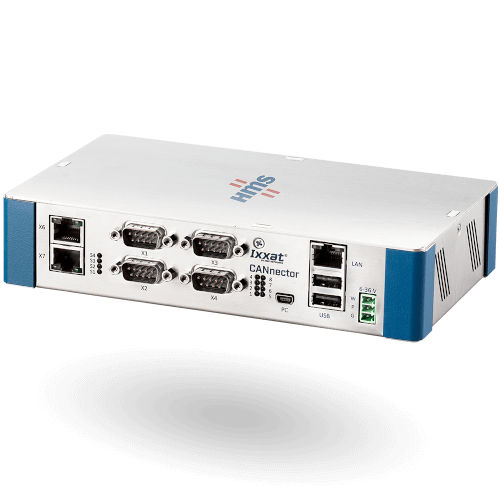

Модуль мостка связи CANnector

промышленныйEthernetCAN

CANnector Range и CANnector Bridge - это предварительно настроенные версии устройства CANnector S, позволяющие пользователям легко устанавливать приложения расширения диапазона или моста для сетей CAN и CAN FD без трудоемкой настройки. В базовой конфигурации CANnector Range все 6 шин CAN передаются прозрачно на большее расстояние через Ethernet. Для этой функции требуется два устройства (ведущий/ведомый). Кроме того, CANnector Range можно использовать как множественный интерфейс CAN(FD), подключенный к ПК через Ethernet. Это позволяет подключать приложения на базе Ixxat VCI или D-PDU-API к полевым шинам на большом расстоянии. Для этого случая использования требуется только одно устройство CANnector Range. CANnector Bridge может действовать как мост и шлюз. Четыре предусмотренные конфигурации инициализируют все 6 CAN-интерфейсов со скоростью 125 кбит/с, 250 кбит/с, 500 кбит/с или 1000 кбит/с и передают все полученные данные следующим образом: CAN1 ↔ CAN2; CAN3 ↔ CAN4; CAN5 ↔ CAN6. Конкретные комбинации скорости передачи данных могут быть легко выбраны без необходимости настройки собственной конфигурации. Функции Range и Bridge выполняются автономно на устройстве, ПК необходим только для пользовательских конфигураций или визуализации/стимуляции данных. Поскольку CANnector Range/Bridge основан на распространенном варианте CANnector S, функциональность устройства может быть легко адаптирована или расширена с помощью инструмента ACT, обеспечивая расширенную функциональность диапазона/моста или даже протоколирование.
