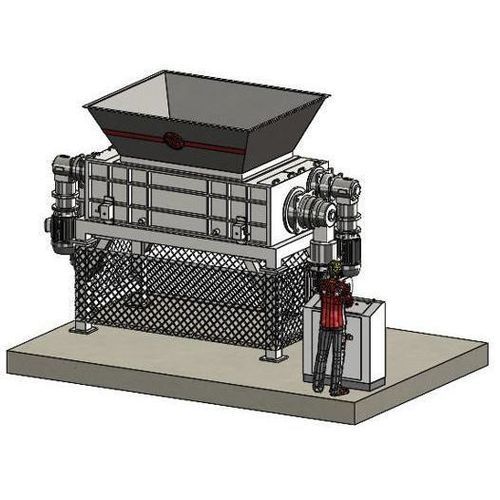

Измельчитель с 4 валами 180130S-MAX

для промышленных отходовс конвейеромусиленный

Обзор
180130S-MAX — промышленная четырехвальная дробилка с загрузочным отверстием 1 800×1 300 мм. Комбинирует два вала резки и два вала подачи/транспорирования, приводится в движение четырьмя мотор-редукторами общей установленной мощностью 120 кВт (2×45 кВт для валов резки, 2×15 кВт для валов подачи). Серия MAX разработана для тяжёлых задач в области утилизации и предварительного измельчения.

Основные характеристики

• Установленная мощность: 120 кВт (2×45 кВт + 2×15 кВт)
• Привод: зубчатая передача
• Количество валов резки: 2
• Закалённые ножи: 36 шт., толщина 50 мм
• Количество валов подачи/транспорта: 2
• Вставные/подающие диски: 36 с 4 зубьями, сталь 42CrMo
• Средние обороты ножей: 10–15 об/мин
• Оснастка: управление опусканием, сменный экран
• Безопасность: аварийная остановка, контакт закрытой воронки, микровыключатели
• Масса (примерно): 16 т
• Исполнение по стандартам CE

Конструкция дробилки

• Каркас из толстого электромуфтового листового стали
• Опоры барабанных подшипников с уплотнением от пыли и жидкости
• Валы высокой прочности, рассчитанные на крутильные и изгибные нагрузки
• 36 ножей из износостойкой специальной стали, толщина 50 мм
• 36 вставных дисков из 42CrMo
• 2 эпицентрических редуктора для привода валов резки
• 2 эпицентрических редуктора для привода валов подачи
• Моторы: 2×45 кВт, многонапряженные/многочастотные, IE3 для валов резки
• Моторы: 2×15 кВт, многонапряженные/многочастотные, IE3 для валов подачи
• Усиленный электросварной бункер, подготовленный для загрузки сверху
• Основание с выдвижным ящиком, подключаемым к системе аспирации/транспортеру или до 3 защитных сетов с передней дверцей и микропереключателем безопасности

Система управления

• Электрощит в соответствии с CEE/CE, с ограничителем крутящего момента, который при перегрузке инвертирует вращение ротора
• PLC SIEMENS S7-1200 для управления периферией установки
• 6" цветной сенсорный дисплей для настройки параметров
• Программа самонастройки AUTO TUNING ISVE
• ПО, предусмотренное для управления загрузочными системами, тонким измельчителем и/или системой аспирации
• Аварийные функции для остановки установки
• ISVE MAINTENANCE PROGRAM: напоминания о плановом обслуживании на HMI
• Предусмотрена удалённая поддержка и SAFETY SERVER CONNECTION ISVE для мониторинга параметров в реальном времени
• Исполнение по стандартам CE

Характеристики / технические данные

• Модель: 180130S-MAX
• Загрузочное окно (Ш×В): 1 800×1 300 мм
• Камера резки: 1 800×1 300 мм
• Установленная мощность: 120 кВт (2×45 кВт + 2×15 кВт)
• Валы резки: 2
• Закалённые ножи: 36 шт., толщина 50 мм
• Валы подачи: 2
• Подающие диски: 36 (4 зуба), 42CrMo
• Средняя скорость ножей: 10–15 об/мин
• Моторы для валов резки: 2×45 кВт, IE3
• Моторы для валов подачи: 2×15 кВт, IE3
• Масса (ок.): 16 т
• Материалы и конструкция: толстая электромуфтовая листовая сталь; усиленный электросварной бункер
• Защита и безопасность: аварийная остановка, контакт закрытой воронки, ограничитель крутящего момента
• Управление: SIEMENS S7-1200 PLC, 6" HMI, AUTO TUNING ISVE
• Стандарты: исполнение по CE
